لتحضير عينة لتحليل FTIR باستخدام مكبس الأقراص، يجب عليك خلط كمية صغيرة من عينتك الصلبة بكمية أكبر من ملح شفاف للأشعة تحت الحمراء، وعادة ما يكون بروميد البوتاسيوم (KBr). ثم يتم طحن هذا الخليط إلى مسحوق ناعم ومتجانس للغاية ويُضغط تحت ضغط عالٍ في قالب. تُشكّل هذه العملية قرصًا صلبًا رفيعًا وشفافًا أو شبه شفاف، يُعرف بقرص KBr، والذي يسمح لشعاع الأشعة تحت الحمراء للمطياف بالمرور عبره للتحليل.
التحدي الأساسي في تحليل العينات الصلبة باستخدام FTIR هو ضمان مرور ضوء الأشعة تحت الحمراء عبر المادة دون تشتت. يُعد إنشاء قرص KBr طريقة لتعليق جزيئات العينة في مصفوفة شفافة تمامًا، مما يجعل المادة الصلبة "مرئية" للمطياف.
لماذا يعتبر القرص هو المعيار الذهبي للمواد الصلبة
يعمل مطياف الأشعة تحت الحمراء بتحويل فورييه (FTIR) عن طريق قياس كمية ضوء الأشعة تحت الحمراء التي تمتصها العينة عند أطوال موجية مختلفة. لكي يعمل هذا مع مادة صلبة، يجب تحضير المادة بطريقة تسمح للضوء بالمرور عبرها بشكل نظيف.
دور مادة KBr الرابطة
بروميد البوتاسيوم (KBr) هو المادة الأكثر شيوعًا المستخدمة في هذه العملية. يتم اختياره لأنه شفاف للأشعة تحت الحمراء عبر نطاق التحليل النموذجي (4000-400 سم⁻¹).
في الأساس، يعمل KBr كـ "مذيب" في الحالة الصلبة. يشكل مصفوفة بلورية تحمل جزيئات عينتك، مما يسمح لشعاع الأشعة تحت الحمراء بالتفاعل معها دون المساهمة بأي قمم امتصاص كبيرة خاصة به.
الهدف: الشفافية البصرية
الهدف الأساسي هو إنشاء قرص شفاف قدر الإمكان. القرص الغائم أو المعتم سوف يشتت ضوء الأشعة تحت الحمراء، مما يؤدي إلى خط أساس مشوه وأطياف ذات جودة رديئة وضوضاء. يتم تحقيق هذه الشفافية من خلال الطحن الدقيق والضغط العالي.
بروتوكول التحضير خطوة بخطوة
يعد اتباع طريقة دقيقة أمرًا بالغ الأهمية للحصول على طيف عالي الجودة وقابل للتكرار. تعالج كل خطوة مصدرًا محتملاً للخطأ.
الخطوة 1: تحضير المواد
قبل البدء، تأكد من أن عينتك و KBr جافان تمامًا. KBr استرطابي (يمتص الرطوبة بسهولة من الهواء)، وأي ماء سينتج عنه قمم امتصاص كبيرة وواسعة في طيفك، مما قد يحجب قمم العينة المهمة.
يعد تسخين KBr برفق في الفرن وتخزينه في مجفف ممارسة قياسية.
الخطوة 2: قياس العينة والمادة الرابطة
تركيز عينتك في KBr أمر بالغ الأهمية. النسبة النموذجية هي 0.2٪ إلى 1٪ من وزن العينة.
الكثير من العينة سيؤدي إلى قرص داكن ومعتم وقمم امتصاص شديدة للغاية ("تصل إلى الحد الأدنى"). القليل جدًا من العينة سينتج طيفًا بإشارة ضعيفة ونسبة إشارة إلى ضوضاء ضعيفة. استخدم ميزانًا تحليليًا للدقة.
الخطوة 3: طحن الخليط إلى مسحوق ناعم
اجمع العينة الموزونة و KBr في هاون ومدقة من العقيق. اطحن الخليط جيدًا لعدة دقائق حتى يصبح مسحوقًا ناعمًا ومتجانسًا مع قوام متماسك يشبه الدقيق.
هذه الخطوة حيوية لتقليل حجم الجسيمات، مما يقلل من تشتت الضوء (وهي مشكلة تُعرف باسم تأثير كريستيانسن) ويضمن توزيع العينة بالتساوي في مصفوفة KBr.
الخطوة 4: تحميل قالب القرص
يتكون قالب القرص من أسطوانة وقاعدة وسندانين مصقولين (أو مسامير). اسكب خليط المسحوق بعناية في الأسطوانة، مع التأكد من وجود طبقة متساوية. اضغط برفق على القالب لتسوية المسحوق.
تتضمن بعض الطرق تجميع القالب بسندان واحد في مكانه، وإضافة المسحوق، ثم إدخال السندان الثاني في الأعلى.
الخطوة 5: تطبيق الضغط
ضع القالب المحمل في مكبس هيدروليكي. توصي العديد من البروتوكولات بتوصيل خط تفريغ بالقالب أثناء الضغط لإزالة أي هواء محبوس أو رطوبة متبقية، مما يساعد على إنشاء قرص أوضح.
طبق الضغط ببطء، عادةً ما يصل إلى 8-10 أطنان، واستمر لبضع دقائق. يتسبب هذا الضغط الهائل في تدفق KBr بشكل بلاستيكي واندماجه في قرص صلب يشبه الزجاج، محاصرًا العينة داخل شبكته البلورية.
الخطوة 6: إخراج القرص وفحصه
حرر الضغط بعناية وقم بفك القالب لإخراج القرص النهائي. سيكون القرص الجيد رقيقًا، شبه شفاف أو شفافًا، وخاليًا من الشقوق أو المناطق الغائمة. أصبح الآن جاهزًا لوضعه في حامل عينة المطياف للتحليل.
فهم الأخطاء الشائعة
يتطلب الحصول على قرص مثالي تجنب بعض الأخطاء الشائعة التي يمكن أن تدمر بياناتك الطيفية.
مشكلة الرطوبة
كما ذكرنا، الماء هو ممتص قوي للأشعة تحت الحمراء. إذا كان KBr أو عينتك أو بيئة المختبر رطبة، فسوف يتلوث طيفك النهائي بقمم تمدد O-H كبيرة وواسعة حول 3400 سم⁻¹ وقمة انحناء H-O-H حول 1640 سم⁻¹. استخدم دائمًا مواد جافة.
تأثير كريستيانسن
إذا ظهر القرص غائمًا وكان خط الأساس الطيفي مشوهًا (غالبًا ما يبدو وكأنه مشتق مموج أو منحرف)، فمن المحتمل أنك تشاهد تأثير كريستيانسن. يحدث هذا بسبب تشتت الضوء من الجسيمات الكبيرة جدًا. الحل الوحيد هو إعادة صنع القرص، مع التأكد من طحن الخليط بشكل أدق بكثير.
تركيز العينة غير الصحيح
إذا كانت جميع قممك مسطحة القمة وعند نفاذية 0%، فإن عينتك شديدة التركيز. إذا كانت قممك بالكاد يمكن تمييزها عن ضوضاء خط الأساس، فإن عينتك مخففة للغاية. الوزن الدقيق هو مفتاح تجنب ذلك.
اتخاذ القرار الصحيح لهدفك
يعتمد مستوى الدقة الذي تطبقه على ما تحتاجه من البيانات.
- إذا كان تركيزك الأساسي هو تحديد نوعي سريع: يمكنك إعطاء الأولوية للسرعة، ولكن تأكد من أن القرص واضح بما يكفي لإنتاج بصمة طيفية نظيفة ومميزة خالية من التلوث الكبير بالرطوبة.
- إذا كان تركيزك الأساسي هو التحليل الكمي: يجب أن تكون دقيقًا للغاية. استخدم ميزانًا تحليليًا، وحافظ على نسبة عينة إلى مادة رابطة متناسقة، وطبق نفس الضغط تمامًا لنفس المدة لجميع العينات والمعايير لضمان قابلية التكرار.
- إذا كنت تستكشف أخطاء طيف ضعيف: فإن الجناة الأكثر احتمالية هم تلوث الرطوبة أو الطحن غير الكافي. تحقق دائمًا من هاتين المشكلتين أولاً قبل التحقق من العوامل الأخرى المتعلقة بالجهاز.
في النهاية، يكمن إتقان تقنية قرص KBr في التحكم في المتغيرات لإنتاج مصفوفة عينة موحدة غير مرئية للمطياف.
جدول الملخص:
| الخطوة | الإجراء الرئيسي | الغرض |
|---|---|---|
| 1 | تجفيف المواد (KBr، العينة) | منع تداخل الرطوبة في الطيف |
| 2 | قياس العينة و KBr (نسبة 0.2-1%) | ضمان التركيز الأمثل لقمم واضحة |
| 3 | طحن الخليط إلى مسحوق ناعم | تقليل تشتت الضوء وضمان التجانس |
| 4 | تحميل المسحوق في قالب القرص | التحضير للضغط المنتظم |
| 5 | تطبيق ضغط عالٍ (8-10 أطنان) مع تفريغ | تشكيل قرص صلب وشفاف |
| 6 | إخراج القرص وفحصه | التحقق من الجودة قبل تحليل FTIR |
عزز تحليل FTIR في مختبرك باستخدام مكابس KINTEK المعملية الموثوقة! تضمن مكابسنا المعملية الأوتوماتيكية، والمكابس الأيزوستاتيكية، والمكابس المعملية الساخنة تحضيرًا دقيقًا وقابلاً للتكرار للأقراص للحصول على نتائج دقيقة. سواء كنت في مجال البحث أو مراقبة الجودة أو اختبار المواد، تساعدك معدات KINTEK على تجنب الأخطاء الشائعة مثل تلوث الرطوبة والطحن السيئ. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تبسيط تحضير عينتك وتعزيز كفاءة مختبرك!

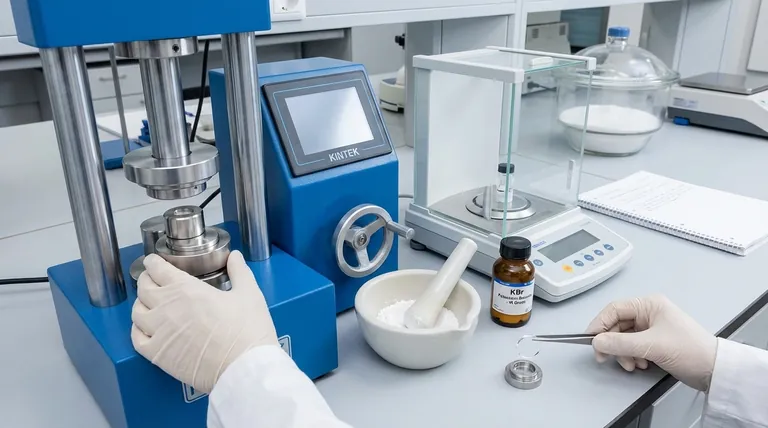

دليل مرئي
