في جوهر الأمر، تكمن أهمية المكبس المعملي في تطوير خلايا الوقود من نوع PEM في وظيفته كأداة أساسية لتصنيع مجموعة الأقطاب الكهربائية الغشائية (MEA). هذه العملية، المعروفة بالضغط الساخن، تدمج الطبقات الفردية – غشاء تبادل البروتون، والمحفز، وطبقات انتشار الغاز – في مكون واحد نشط كيميائيًا كهربائيًا. تحدد جودة هذه الرابطة بشكل مباشر كفاءة خلية الوقود، ومخرجات الطاقة، وعمرها الافتراضي.
يتحدد أداء خلية الوقود من نوع PEM بشكل أساسي بجودة الواجهات بين طبقاتها. المكبس المعملي ليس مجرد جهاز تجميع؛ إنه أداة دقيقة تستخدم لهندسة هذه الواجهات، مما يقلل من المقاومة الكهربائية والأيونية عن طريق تطبيق حرارة وضغط متحكم فيهما بدقة.
المهمة الأساسية: تصنيع مجموعة الأقطاب الكهربائية الغشائية (MEA)
مجموعة الأقطاب الكهربائية الغشائية (MEA) هي قلب خلية الوقود من نوع PEM، حيث يحدث تحويل الطاقة الكيميائية إلى طاقة كهربائية. والمكبس المعملي هو الأداة المستخدمة لتصنيعها.
مكونات MEA
مجموعة الأقطاب الكهربائية الغشائية (MEA) عبارة عن هيكل متعدد الطبقات. تتكون من غشاء تبادل البروتون (PEM) مركزي، مطلي على كلا الجانبين بـ طبقة محفزة. ثم يحيط بهما طبقتان لانتشار الغاز (GDLs)، والتي عادة ما تكون مصنوعة من قماش الكربون أو ورق الألياف الكربونية.
عملية "الضغط الساخن"
يستخدم الضغط الساخن مكبسًا معمليًا، غالبًا ما يكون مزودًا بألواح تسخين، لربط هذه الطبقات المنفصلة معًا. يتم محاذاة طبقات انتشار الغاز (GDLs)، والمحفز، وغشاء تبادل البروتون (PEM) بعناية ووضعها في المكبس. ثم تقوم الآلة بتطبيق ضغط محدد عند درجة حرارة مرتفعة لفترة زمنية محددة.
لماذا هذه الرابطة حرجة للأداء
الهدف هو إنشاء اتصال وثيق وسلس بين كل طبقة. تضمن الرابطة المثالية مقاومة منخفضة لكل من البروتونات التي تتحرك عبر الغشاء والإلكترونات التي تتحرك عبر طبقات انتشار الغاز (GDLs) والمحفز. أي فجوات أو انفصال أو نقاط اتصال ضعيفة تؤدي إلى مقاومة داخلية عالية، مما يعيق قدرة خلية الوقود على توليد الطاقة بكفاءة.
المعلمات الرئيسية التي يتحكم فيها المكبس
يعتمد نجاح عملية الضغط الساخن بالكامل على التحكم الدقيق في العديد من المتغيرات الرئيسية. يسمح المكبس المعملي عالي الجودة للباحثين بضبط هذه المعلمات وتكرارها.
الضغط المطبق
يفرض الضغط تلامسًا فيزيائيًا وثيقًا بين الطبقات، مما يلغي الفجوات الهوائية التي قد تعيق التدفق الكهربائي والأيوني. يجب أن يكون الضغط منتظمًا عبر السطح الكامل لمجموعة الأقطاب الكهربائية الغشائية (MEA) لضمان أداء ثابت.
درجة الحرارة
بالنسبة لمعظم مواد غشاء تبادل البروتون (PEM)، تتطلب الحرارة لتسهيل الترابط. تعمل درجة الحرارة المرتفعة على تليين الغشاء البوليمري قليلاً، مما يسمح له بتكوين رابطة لاصقة قوية مع الطبقات المحفزة المجاورة.
وقت التثبيت
وقت التثبيت هو المدة التي يتم فيها الاحتفاظ بمجموعة الأقطاب الكهربائية الغشائية (MEA) تحت درجة الحرارة والضغط المستهدفين. يجب أن يكون هذا الوقت طويلاً بما يكفي لضمان رابطة كاملة ومستقرة عبر التجميع بأكمله، ولكن ليس طويلاً جدًا بحيث يسبب تدهورًا للمادة.
فهم المفاضلات والمزالق الشائعة
تصنيع مجموعة الأقطاب الكهربائية الغشائية (MEA) هو عملية موازنة. توجد المعلمات المثلى ضمن نطاق ضيق، وقد تؤدي الانحرافات إلى الإضرار الشديد بالمنتج النهائي.
ضغط أو درجة حرارة غير كافيين
يؤدي تطبيق حرارة أو ضغط قليل جدًا إلى ترابط ضعيف. وهذا يؤدي إلى مقاومة اتصال عالية وانفصال الطبقات أثناء التشغيل، مما يسبب انخفاضًا سريعًا ولا رجعة فيه في أداء خلية الوقود.
ضغط مفرط أو تلف
يمكن أن يؤدي الضغط الزائد إلى تلف فيزيائي لمجموعة الأقطاب الكهربائية الغشائية (MEA). يمكن أن يسحق الهيكل المسامي لطبقة انتشار الغاز (GDL)، مما يقيد تدفق الهيدروجين والأكسجين إلى المحفز. ويمكنه أيضًا ترقيق أو حتى ثقب غشاء تبادل البروتون (PEM) الرقيق، مما يؤدي إلى عبور الوقود وفشل كارثي.
درجة حرارة مفرطة أو وقت طويل
يمكن أن يؤدي تسخين التجميع بشكل مفرط أو الاحتفاظ به عند درجة حرارة لفترة طويلة جدًا إلى تدهور حراري لغشاء البوليمر والمكونات الأخرى. يؤدي هذا إلى تلف دائم لقدرة مجموعة الأقطاب الكهربائية الغشائية (MEA) على توصيل البروتونات ويقلل من العمر الافتراضي الإجمالي لخلية الوقود.
اتخاذ الخيار الصحيح لهدفك
إن إتقان عملية الضغط الساخن أمر أساسي لأبحاث وتطوير خلايا الوقود الناجحة. يجب أن يسترشد نهجك بهدفك المحدد.
- إذا كان تركيزك الأساسي هو البحث القابل للتكرار: استثمر في مكبس مزود بأدوات تحكم رقمية دقيقة وقابلة للبرمجة للضغط ودرجة الحرارة ووقت التثبيت لضمان الاتساق التجريبي.
- إذا كان تركيزك الأساسي هو زيادة أداء الخلية: اختبر بشكل منهجي مصفوفة من معلمات الضغط لتحديد النافذة المثلى التي تقلل المقاومة الداخلية دون التسبب في تلف فيزيائي للمكونات.
- إذا كان تركيزك الأساسي هو زيادة حجم الإنتاج: أعط الأولوية لمكبس ذي توازٍ ممتاز للألواح وتوزيع منتظم لدرجة الحرارة لضمان أن كل مجموعة أقطاب كهربائية غشائية (MEA) يتم إنتاجها متسقة وتلبي معايير الجودة.
في النهاية، التحكم في تصنيع مجموعة الأقطاب الكهربائية الغشائية (MEA) هو أساس تقدم تقنية خلايا الوقود من نوع PEM.
جدول الملخص:
| الجانب الرئيسي | الدور في تطوير خلايا الوقود من نوع PEM |
|---|---|
| الضغط الساخن | يدمج طبقات غشاء تبادل البروتون (PEM)، والمحفز، وطبقات انتشار الغاز (GDL) في مجموعة أقطاب كهربائية غشائية (MEA) واحدة للنشاط الكهروكيميائي. |
| المعلمات المتحكَم فيها | يطبق ضغطًا ودرجة حرارة ووقت تثبيت دقيقين لتقليل المقاومة ومنع التلف. |
| تأثير الأداء | يؤثر بشكل مباشر على كفاءة خلية الوقود، ومخرجات الطاقة، والمتانة من خلال ضمان روابط طبقات سلسة. |
| المزالق الشائعة | تشمل الترابط الضعيف الناتج عن انخفاض الضغط/درجة الحرارة أو التلف الناتج عن الإعدادات المفرطة، مما يؤدي إلى الفشل. |
هل أنت مستعد لتعزيز أبحاثك في خلايا الوقود من نوع PEM باستخدام مكابس معملية دقيقة؟ تتخصص KINTEK في آلات المكبس المعملية، بما في ذلك الموديلات الأوتوماتيكية، والمتساوية الضغط، والمدفأة، المصممة لتوفير مجموعات أقطاب كهربائية غشائية (MEAs) متسقة وعالية الجودة للمختبرات التي تركز على تطوير خلايا الوقود. تضمن معداتنا تحكمًا مثاليًا في الضغط ودرجة الحرارة ووقت التثبيت، مما يساعدك على تحقيق أداء وقابلية تطوير فائقين. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا أن تدفع مشاريعك إلى الأمام!

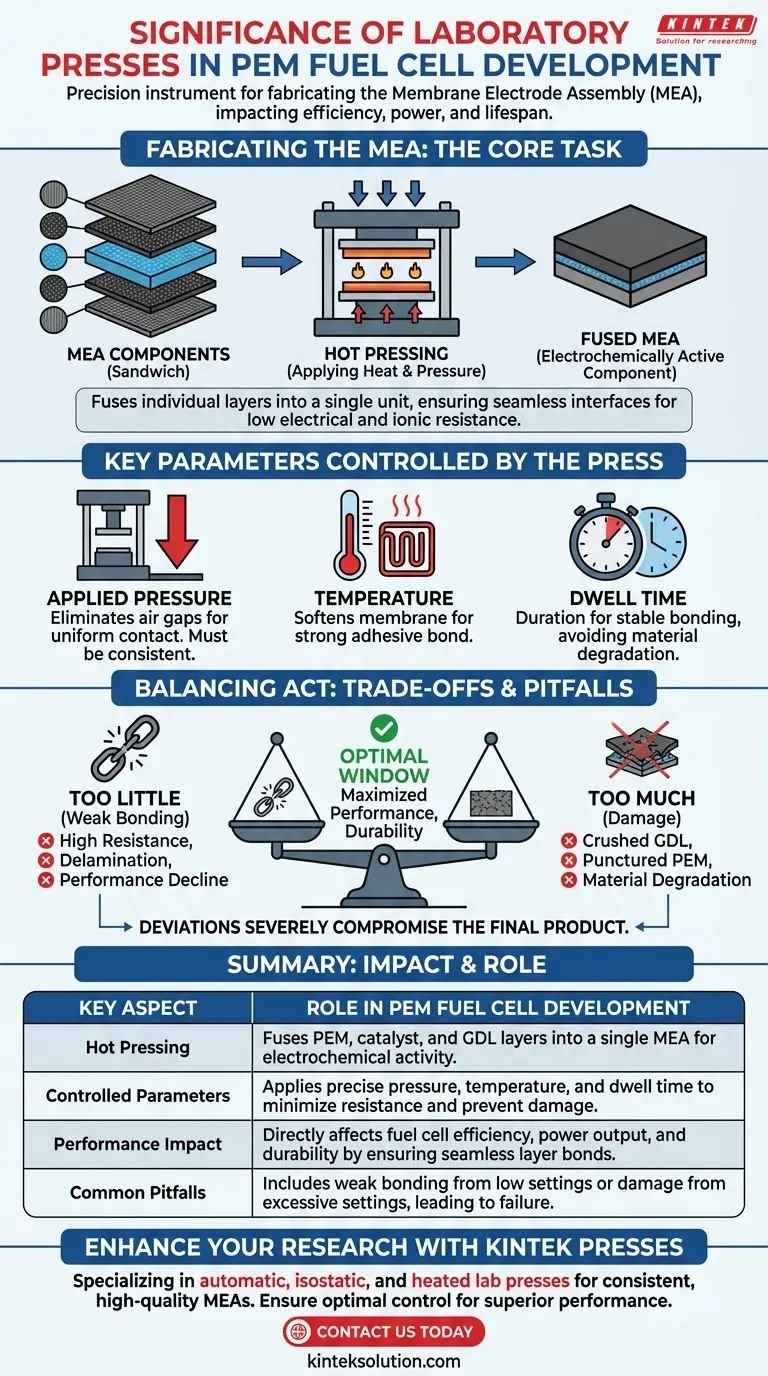

دليل مرئي
