معدات الخلايا المنشورية
آلة التحميل اليدوي وإدخال الغلاف الألومنيوم للبطاريات المنشورية
رقم العنصر : FX01
السعر يتغير بناءً على المواصفات والتخصيصات
- إيقاع الإنتاج
- >=3-5 أجزاء في الدقيقة
- نطاق الخلايا المتوافقة
- السُمك 20-60 مم؛ العرض 50-150 مم؛ الارتفاع 100-200 مم
- معدل تأهيل المنتج
- >=99.95%
الشحن:
اتصل بنا للحصول على تفاصيل الشحن استمتع ضمان التسليم في الموعد المحدد.
لماذا تختارنا
عملية طلب سهلة، منتجات عالية الجودة، ودعم مخصص لنجاح عملك.

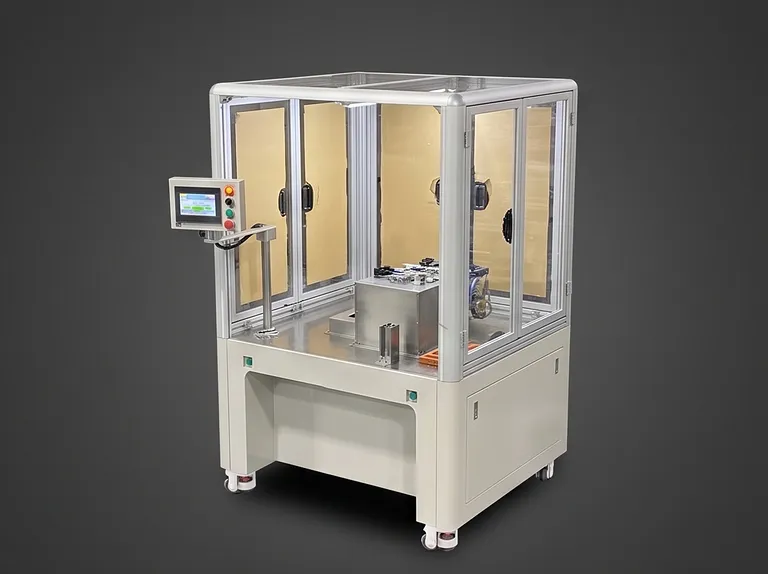

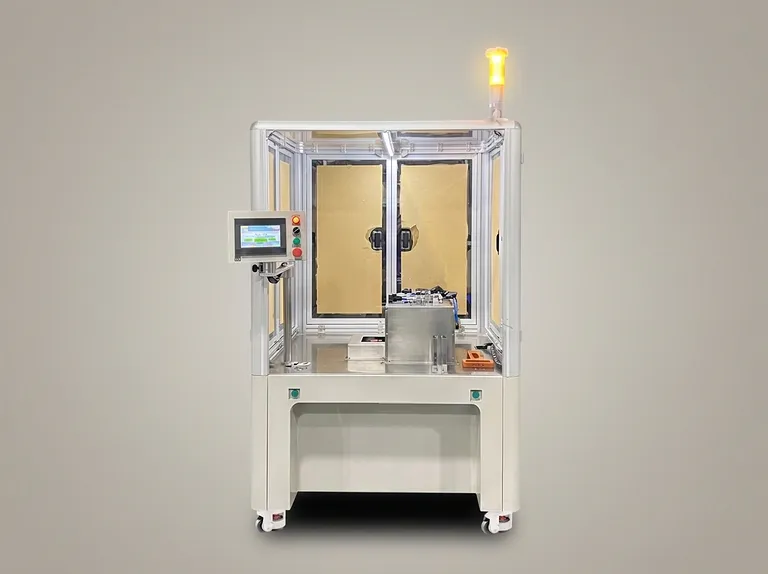

نظرة عامة على المنتج
هذه المعدات هي حل للتحميل اليدوي لإدخال خلايا البطاريات المنشورية في أغلفة الألومنيوم. وهي توفر تحديداً دقيقاً لموقع كل من الغلاف والخلية، وتحديد موضع النقل المتحكم فيه، وتوسيع فوهة الغلاف قبل الإدخال، وطريقة إكمال يدوية مساعدة عند الحاجة. والنتيجة هي محطة عمل تغليف عملية مصممة لدعم المناولة الدقيقة مع حماية أسطح غلاف الألومنيوم من التلف أو الخدش أثناء التشغيل.
الوحدة مخصصة لعمليات تصنيع الخلايا المنشورية التي تتطلب وضعاً يدوياً لأغلفة الألومنيوم وخلايا البطاريات. وهي مناسبة لأبحاث البطاريات، والإنتاج التجريبي، وتطوير العمليات، وبيئات الإنتاج التي يحتاج فيها المشغلون إلى حل قابل للتعديل للخلايا ضمن نطاق السماكة والعرض والارتفاع المدعوم. يتيح ضبط التجهيزات التوافق عبر غلاف الخلية المحدد.
تم بناء هذا النظام حول تحديد المواقع، وبكرات ملامسة الخلايا الناعمة، وحركة النقل القابلة للتعديل، ويدعم عمليات يدوية مستقرة وقابلة للتكرار في ظل ظروف تجميع متطلبة. يوفر معدل تأهيل الإنتاج المحدد وهدف معدل فشل المعدات لفرق التصنيع معايير قابلة للقياس لتقييم اتساق التشغيل وأداء العائد المتعلق بالمعدات.
الميزات الرئيسية
-
التحميل اليدوي للغلاف والخلية: يقوم المشغلون بوضع غلاف الألومنيوم والخلية المنشورية يدوياً في مواقع التحميل الخاصة بهما. يمنح هذا الترتيب الفرق تحكماً مباشراً في المناولة أثناء تغليف الخلية مع الحفاظ على تنظيم سير العمل حول نقاط تحديد محددة.
-
تحديد موقع مخصص في كلتا نقطتي التحميل: تتضمن منطقة وضع غلاف الألومنيوم ومنطقة وضع الخلية آلية تحديد موقع. تساعد المواقع المحددة في إنشاء العلاقة الأولية بين المكونات قبل بدء تسلسل الإدخال والنقل.
-
المناولة الواقية لغلاف الألومنيوم: تم تحديد عملية التشغيل لتجنب تلف وخدش غلاف الألومنيوم. وهذا مهم بشكل خاص حيث يجب حماية حالة الغلاف من خلال عمليات التغليف وخطوات التصنيع اللاحقة.
-
بكرات تحديد موقع الخلية المصنوعة من البولي يوريثين الناعم: يستخدم تحديد موقع الخلية بكرات بولي يوريثين ناعمة للضغط على الخلية وتحديد موقعها. يدعم تلامس البكرات المرن تحديد الموقع أثناء الإدخال مع التوافق مع متطلبات التعامل مع خلية البطارية بعناية.
-
تحديد موقع الغلاف والنقل المعياري القابل للتعديل: تستخدم آلية تحديد موقع ونقل غلاف الألومنيوم حركة الوحدة لضبط الموقع المطلوب. يمكن للمشغلين تعديل بيانات الحركة من خلال شاشة اللمس، مما يسمح بمطابقة إعداد الحركة مع التجهيزات النشطة وتنسيق الخلية المتوافق.
-
توسيع فوهة الغلاف قبل الإدخال: تعمل آلية شفط الغلاف على توسيع فتحة غلاف الألومنيوم قبل إدخال الخلية. يساعد تجهيز فوهة الغلاف قبل الإدخال في خلق حالة الوصول المطلوبة لعملية التغليف.
-
إكمال الإدخال بمساعدة يدوية: إذا لم تصل الخلية إلى موقعها النهائي أثناء الإدخال، يمكن للمشغل استخدام مقبض ضغط الغلاف لدفع الخلية وإكمال التغليف. يوفر هذا طريقة تدخل يدوي محددة لحالات الإدخال غير المكتمل.
-
توافق الخلية القائم على التجهيزات: يمكن استيعاب الخلايا ضمن نطاق الأبعاد المذكور عن طريق تعديل الأدوات. يسمح هذا للمعدات بدعم أحجام خلايا منشورية متعددة ضمن نطاق توافقها المحدد بدلاً من قصر الاستخدام على هندسة خلية واحدة ثابتة.
-
أهداف الأداء التشغيلي المقاسة: يوفر إيقاع الإنتاج المحدد، وحد معدل فشل المعدات، ومعدل تأهيل المنتج الناتج عن المعدات مراجع أداء واضحة لتخطيط العمليات، وقرارات التوظيف، ومراجعة جودة التصنيع.
التطبيقات
| التطبيق | الوصف | الفائدة الرئيسية |
|---|---|---|
| الإنتاج التجريبي لخلايا الليثيوم أيون المنشورية | يدعم التحميل اليدوي لخلايا البطاريات المنشورية وأغلفة الألومنيوم أثناء عمليات التغليف في الخط التجريبي. | يوفر محطة عمل محددة وقابلة للتعديل لتطوير والتحقق من عمليات إدخال الغلاف اليدوية. |
| تصنيع خلايا البحث والتطوير للبطاريات | يُستخدم عندما تحتاج فرق البحث إلى تجميع الخلايا في أغلفة ألومنيوم أثناء تقييم أبعاد خلايا متوافقة مختلفة. | يدعم ضبط التجهيزات العمل عبر نطاق السماكة والعرض والارتفاع المحدد. |
| أعمال تغيير تنسيق الخلية | يدعم العمليات التي يتغير فيها تنسيق الخلية المنشورية النشطة ضمن غلاف الأبعاد المدعوم. | يمكن تعديل الأدوات لتحقيق توافق الخلية ضمن النطاق المذكور. |
| عمليات تغليف غلاف الألومنيوم | يحدد موقع الغلاف، ويوسع فتحته، ويدعم إدخال خلية البطارية في الغلاف. | يدمج توسيع فوهة الغلاف وتحديد موقع النقل في نفس عملية التحميل اليدوي. |
| هندسة عمليات البطاريات | يُمكّن المهندسين من تقييم موقع الإدخال، وإعدادات التجهيزات، وإجراءات الإكمال اليدوي أثناء إنشاء العملية. | يدعم ضبط بيانات حركة النقل عبر شاشة اللمس تحديد الموقع المتحكم فيه. |
| تجميع البطاريات منخفض الحجم أو بقيادة المشغل | يُطبق حيث يتم وضع الأغلفة والخلايا يدوياً ويظل المشغلون مشاركين بنشاط في تسلسل التغليف. | يحافظ على التحكم اليدوي مع إضافة آليات تحديد موقع مخصصة ودعم النقل. |
| التحقق من جودة التصنيع | يدعم مراجعة العائد المتعلق بالمعدات والموثوقية التشغيلية أثناء تغليف الخلايا المنشورية. | توفر أهداف التأهيل ومعدل الفشل المنشورة مراجع تقييم عملية قابلة للقياس. |
المواصفات الفنية
| العنصر | المواصفات | ملاحظات |
|---|---|---|
| معرف الموقع | FX01 | معدات إدخال غلاف الألومنيوم للخلية المنشورية اليدوية |
| وظيفة العملية | الإدخال اليدوي لخلايا البطاريات المنشورية في أغلفة الألومنيوم | |
| إيقاع الإنتاج | >=3-5 قطعة في الدقيقة | يتم تحديده بواسطة كفاءة المشغل |
| الأبعاد الكلية للمعدات | الطول 1200 × العرض 900 × الارتفاع 1800 | |
| سماكة الخلية المتوافقة | 20-60 مم | ضمن نطاق التوافق، يمكن تحقيق توافق الخلية عن طريق ضبط الأدوات |
| عرض الخلية المتوافق | 50-150 مم | ضمن نطاق التوافق، يمكن تحقيق توافق الخلية عن طريق ضبط الأدوات |
| ارتفاع الخلية المتوافق | 100-200 مم | ضمن نطاق التوافق، يمكن تحقيق توافق الخلية عن طريق ضبط الأدوات |
| معدل فشل المعدات | <=2% | معدل الفشل = وقت الإصلاح المتوسط / (متوسط الوقت بين الفشل + وقت الإصلاح المتوسط) |
| معدل تأهيل المنتج | >=99.95% | يشير فقط إلى خردة المنتج الناتجة عن المعدات |
| طريقة التحميل | التحميل اليدوي | يقوم المشغل بوضع غلاف الألومنيوم وخلية البطارية يدوياً |
| موقع تحميل غلاف الألومنيوم | تم توفير آلية تحديد الموقع | |
| موقع تحميل خلية البطارية | تم توفير آلية تحديد الموقع | |
| متطلبات مناولة غلاف الألومنيوم | لا يوجد تلف أو خدوش لغلاف الألومنيوم أثناء التشغيل | |
| بكرة تحديد موقع الخلية | بكرة بولي يوريثين ناعمة | تضغط على خلية البطارية وتحدد موقعها |
| آلية تحديد موقع ونقل غلاف الألومنيوم | تحديد موقع حركة الوحدة | يمكن تعديل الموقع من خلال شاشة اللمس عن طريق ضبط بيانات الحركة |
| تجهيز فوهة الغلاف | آلية شفط الغلاف توسع فتحة غلاف الألومنيوم قبل الإدخال | تسهل إدخال الخلية في الغلاف |
| طريقة الإدخال غير المكتمل | مقبض ضغط الغلاف اليدوي | يمكن للمشغل ضغط الخلية في الغلاف لإكمال الإدخال عندما لا تكون الخلية في موقعها بالكامل |
لماذا تختار هذا المنتج
-
مصمم خصيصاً لتغليف الخلايا المنشورية: تجمع المعدات بين التحميل اليدوي، وتحديد موقع الغلاف والخلية المخصص، وتوسيع فوهة الغلاف، وتحديد موقع النقل، وطريقة إكمال يدوية محددة في عملية تغليف مركزة واحدة.
-
تصميم عملية يراعي الحماية: تعالج متطلبات منع تلف وخدش غلاف الألومنيوم قلقاً حاسماً في المناولة للخلايا المنشورية المغلفة وتدعم تنفيذ التصنيع المنضبط.
-
ضبط متحكم فيه للتنسيقات المدعومة: يسمح ضبط التجهيزات وضبط بيانات الحركة عبر شاشة اللمس للفرق بتهيئة العملية حول الخلايا ضمن نطاق التوافق المذكور.
-
مقاييس تشغيلية تدعم مراجعة المشتريات: توفر إيقاع الإنتاج المحدد >=3-5 قطعة في الدقيقة، ومعدل فشل المعدات <=2%، ومعدل تأهيل المنتج الناتج عن المعدات >=99.95% مراجع ملموسة لتقييم الإنتاجية والموثوقية وتوقعات العائد.
-
تدخل عملي لظروف التجميع الواقعية: يمنح مقبض ضغط الغلاف المشغلين إجراءً واضحاً لإكمال الإدخال عندما لا تصل الخلية إلى موقعها بالكامل، مما يحافظ على الاستمرارية في سير عمل الإنتاج اليدوي.
اتصل بنا للحصول على عرض سعر أو حل مخصص يتوافق مع أبعاد خلاياك المنشورية، ومتطلبات الأدوات، وعملية التغليف.
