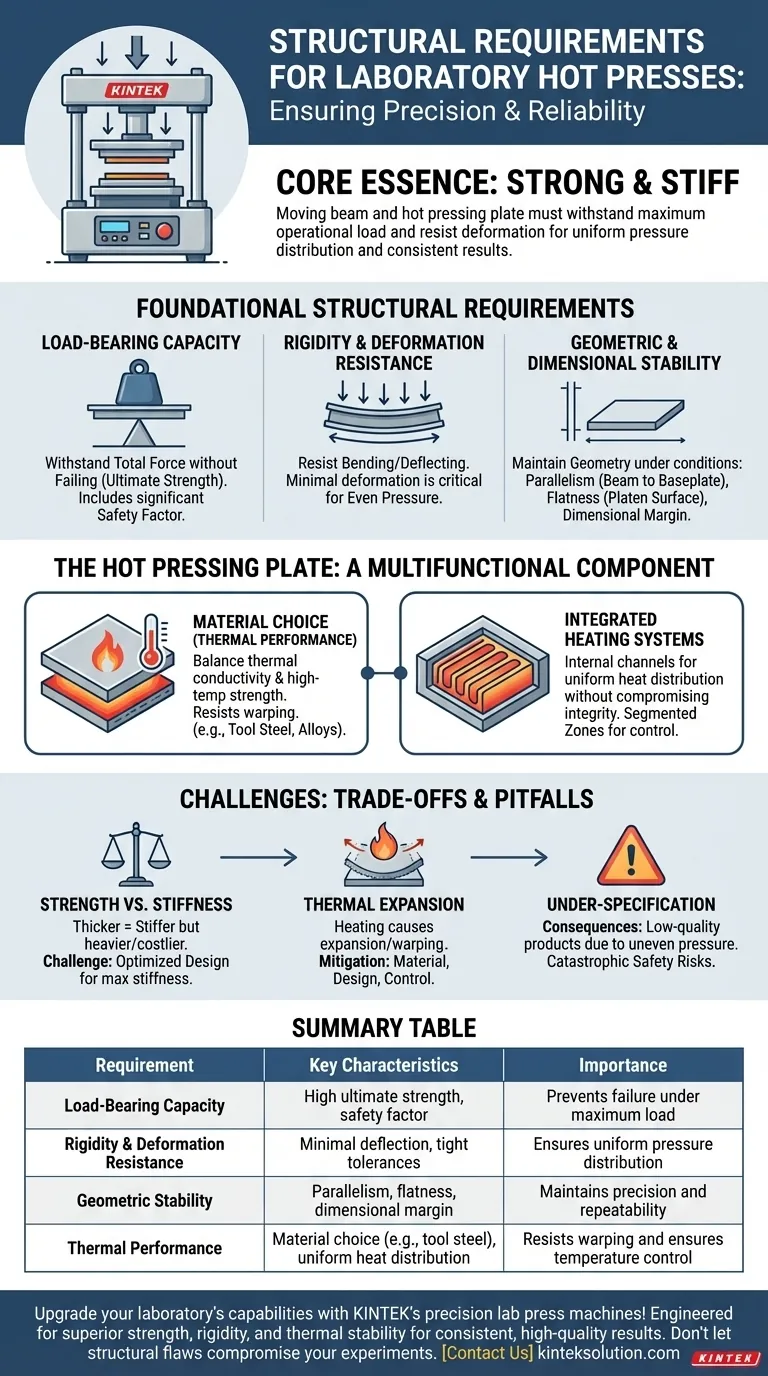

في الأساس، يجب أن تكون العارضة المتحركة ولوحة الكبس الساخن قوية بما يكفي لتحمل أقصى حمل تشغيلي وقاسية بما يكفي لمقاومة التشوه. يضمن هذان المتطلبان الأساسيان أن الضغط الهائل الناتج عن المكبس يتم تطبيقه بشكل موحد عبر المواد، وهو أمر بالغ الأهمية لتحقيق نتائج متسقة وموثوقة.إن أي فشل في القوة أو الصلابة يعرض جودة المنتج للخطر بشكل مباشر ويؤدي إلى مخاطر كبيرة تتعلق بالسلامة.
إن السلامة الهيكلية للعارضة والصفيحة في المكبس الساخن لا تتعلق فقط بمنع حدوث فشل كارثي.إنها أساس الدقة التجريبية وقابلية التكرار.يمكن أن تؤدي التشوهات الطفيفة تحت الحمل إلى إفساد مجموعة كاملة من العينات، مما يجعل هذه المتطلبات الهيكلية مصدر قلق أساسي لأي تطبيق جاد.
المتطلبات الهيكلية الأساسية
تصميم هذه المكونات هو توازن دقيق بين علم المواد والهندسة الميكانيكية والديناميكيات الحرارية.يجب أن تعمل كنظام واحد ومستقر تحت قوة ودرجة حرارة قصوى.
قدرة تحمل الأحمال
المتطلب الأكثر وضوحاً هو القدرة على تحمل القوة الكلية التي يولدها النظام الهيدروليكي أو الهوائي دون أن يفشل.يُعرف هذا باسم القوة المطلقة .
عادةً ما يكون الإطار بأكمله، وتحديدًا العارضة المتحركة، مصنوعًا من الفولاذ المتين للتعامل مع هذه القوى الضاغطة الهائلة.يجب أن يتضمن التصميم عامل أمان كبير، مما يضمن قدرته على التعامل مع الأحمال بما يتجاوز ضغط التشغيل الأقصى المعلن عنه.
الصلابة ومقاومة التشوه
ربما تكون الصلابة أكثر أهمية من القوة القصوى الصلابة -قدرة المكوّن على مقاومة الانحناء أو الانحراف تحت الحمل.حتى التشوه البسيط يمكن أن يؤدي إلى توزيع غير متساوٍ للضغط.
وهذا أمر بالغ الأهمية بالنسبة للمكابس الساخنة ذات الألواح الكبيرة.إن العارضة التي تنحني ولو قليلاً في المركز ستطبق ضغطًا أقل من الضغط على الحواف مما يجعل المكبس عديم الفائدة للتطبيقات التي تتطلب خصائص موحدة.الهدف هو الحفاظ على أي انحراف ضمن تفاوتات ضيقة للغاية ومحددة مسبقًا.
الثبات الهندسي وثبات الأبعاد
يجب أن يتم تشكيل العارضة والصفيحة آلياً بدقة والحفاظ على هندستها في جميع ظروف التشغيل.يتضمن ذلك مفهومين أساسيين:
- التوازي: يجب أن تظل العارضة المتحركة موازية تمامًا للوحة القاعدة الثابتة أثناء تحركها وضغطها.
- التسطيح: يجب أن يكون سطح لوح الكبس الساخن (المعروف أيضًا باسم الصوانى) مسطحًا بشكل استثنائي ويظل كذلك عند تسخينه ووضعه تحت الحمل.
كما يجب أن يوفر التصميم أيضًا هامش أبعاد، مما يعني أن سطح الصفيحة يجب أن يكون أكبر من أكبر قطعة عمل مخطط لها لضمان توحيد الضغط ودرجة الحرارة عند الحواف.
لوح الكبس الساخن:مكوّن متعدد الوظائف
الصوانى أكثر من مجرد كتلة من المعدن.فهو مكون نشط مسؤول عن توصيل الحرارة والضغط بشكل منتظم.
اختيار المواد للأداء الحراري
يجب أن توازن مادة الصفيحة بين التوصيل الحراري والقوة في درجات الحرارة العالية.يجب أن تسخن بسرعة وبشكل متساوٍ مع مقاومة الالتواء أو التليين.
وتشمل المواد الشائعة الفولاذ المتخصص في الأدوات أو سبائك الألومنيوم عالية القوة، والتي يتم اختيارها لقدرتها على الحفاظ على الصلابة في درجات الحرارة المرتفعة.قد تستخدم بعض التصاميم المتخصصة مواد مثل التيتانيوم لتوحيد درجة الحرارة بشكل فائق.
أنظمة تسخين متكاملة
الألواح ليست كتلًا صلبة؛ فهي تحتوي على قنوات داخلية لسخانات خرطوشة كهربائية أو سوائل.تصميم هذه القنوات أمر بالغ الأهمية.
يجب تصميم هذه المسارات هندسيًا لتوفير توزيعًا موحدًا للحرارة عبر السطح بأكمله مع عدم المساس بالسلامة الهيكلية للوحة.غالبًا ما تُستخدم مناطق التسخين المجزأة لتوفير تحكم أكثر دقة في درجة الحرارة.
فهم المفاضلات والمزالق
يتطلب تحديد مواصفات المكبس الساخن أو شراؤه إدراك التنازلات الكامنة في تصميمه وعواقب سوء الهندسة.
القوة مقابل الصلابة
ستكون العارضة الأثقل والأكثر سمكًا أكثر صلابة وتقاوم الانحراف بشكل أفضل.ومع ذلك، يزيد ذلك من تكلفة المواد والوزن الإجمالي والقصور الذاتي للنظام المتحرك.ويتمثل التحدي الهندسي في تحقيق أقصى قدر من الصلابة من خلال تصميم محسن وفعال، وغالبًا ما يتم استخدام عوارض I-beams أو هياكل مضلعة بشدة.
تحدي التمدد الحراري
يؤدي تسخين الصفيحة المعدنية إلى تمددها.وإذا لم يتم التحكم في هذا التمدد بشكل صحيح، فسوف يتسبب هذا التمدد في اعوجاج الصفيحة، مما يؤدي إلى تدمير تسطيحها وإفساد التحكم في العملية.
يتم تخفيف ذلك من خلال الاختيار الدقيق للمواد، والتصميم الميكانيكي الذي يسمح بالتحكم في التمدد، وأنظمة التحكم في درجة الحرارة الدقيقة التي تتجنب الصدمة الحرارية.
عواقب عدم دقة المواصفات
تعتبر المكبس المزود بعارضة أو صفيحة غير مصممة بشكل كافٍ عائقًا.سوف ينتج باستمرار منتجات منخفضة الجودة وغير منتظمة بسبب الضغط غير المتساوي.
والأهم من ذلك هو أن الفشل الهيكلي تحت الطاقة الهائلة للنظام الهيدروليكي يعد حدثًا كارثيًا للسلامة.هذا هو السبب في أن البنية القوية وحدود التحميل الواضحة وميزات السلامة مثل صمامات تخفيف الضغط غير قابلة للتفاوض.
اتخاذ الخيار الصحيح لهدفك
عند تقييم المكبس الساخن في المختبر، انتقل إلى ما هو أبعد من مواصفات الضغط ودرجة الحرارة القصوى وفحص التصميم الهيكلي.
- إذا كان تركيزك الأساسي هو تشكيل المواد عالية الدقة: أعط الأولوية للمكابس التي تحدد الحد الأدنى من الانحراف تحت الحمل الأقصى وتفاوتات التسطيح الفائقة للسطح (غالبًا ما تقاس بالميكرون).
- إذا كان تركيزك الأساسي هو المعالجة في درجات الحرارة العالية: فحص مادة الصفيحة (على سبيل المثال، فولاذ الأدوات عالي الجودة مقابل الألومنيوم) وتصميمها لإدارة التمدد الحراري وضمان توحيد درجة الحرارة.
- إذا كان تركيزك الأساسي هو السلامة والموثوقية على المدى الطويل: ابحث عن بنية هيكلية قوية، مثل التصميم المكون من أربعة أعمدة، واطلب توثيقًا لعوامل الأمان في الماكينة وتقييمات الحمولة القصوى.
من خلال فهم هذه المبادئ الهيكلية الأساسية، يمكنك بثقة اختيار أو تحديد مكبس ساخن يوفر النتائج الدقيقة والقابلة للتكرار التي يتطلبها عملك.
جدول ملخص:
| المتطلبات | الخصائص الرئيسية | الأهمية |
|---|---|---|
| قدرة تحمل الأحمال | قوة قصوى عالية، عامل الأمان | تمنع الفشل تحت الحمل الأقصى |
| الصلابة ومقاومة التشوه | الحد الأدنى من الانحراف والتفاوتات الضيقة | يضمن توزيع الضغط بشكل موحد |
| الاستقرار الهندسي | التوازي والتسطيح وهامش الأبعاد | يحافظ على الدقة وقابلية التكرار |
| الأداء الحراري | اختيار المواد (على سبيل المثال، فولاذ الأدوات)، توزيع الحرارة بشكل موحد | يقاوم الالتواء ويضمن التحكم في درجة الحرارة |
