ما هي ميزات التصميم التي يجب أن يتضمنها الهيكل الخلفي للمكبس الساخن للمختبر؟ضمان السلامة والوصول والموثوقية

في جوهرها لا يتمحور تصميم الهيكل الخلفي للمكبس الساخن للمختبر حول الجماليات، بل حول الوظيفة.يتمثل الهدف الأساسي في ضمان تنظيم جميع الأنظمة الهامة من أجل الإدارة المباشرة والصيانة الآمنة والصيانة الفعالة من قبل الفنيين، مما يؤثر بشكل مباشر على وقت تشغيل الماكينة والتكلفة الإجمالية للملكية.

يعطي الهيكل الخلفي المصمم جيدًا الأولوية لإمكانية الوصول والسلامة قبل كل شيء.فهو يتعامل مع الجزء الخلفي من الماكينة كمنطقة خدمة مخصصة، ويرتب بشكل منطقي الأنظمة الهيدروليكية والكهربائية وأنظمة المرافق لمنع الأعطال وتبسيط عمليات الإصلاح.

ما هي ميزات التصميم التي يجب أن يتضمنها الهيكل الخلفي للمكبس الساخن للمختبر؟ضمان السلامة والوصول والموثوقية

المبدأ التأسيسي:التصميم من أجل الوصول

أهم اعتبار في التصميم هو ضمان قدرة الفني على الوصول بأمان وكفاءة إلى كل مكون يتطلب الفحص أو الصيانة أو الإصلاح.هذا المبدأ الوحيد الذي يملي التصميم بأكمله.

تخطيط المكونات وتجميعها

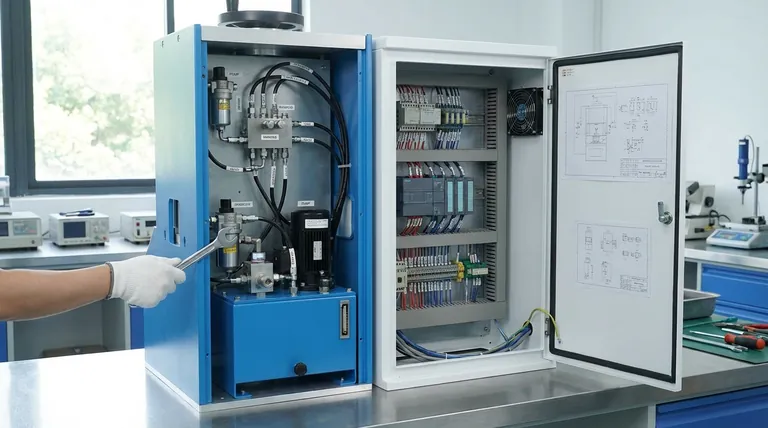

يجب تجميع الأنظمة بشكل منطقي. المكونات الهيدروليكية (المضخة، المشعب، الصمامات) يجب أن تكون في مكان واحد منفصلة عن الخزانات الكهربائية وأدوات التحكم لمنع التلوث المتبادل والمخاطر الكهربائية.

يبسط هذا التنظيم على الفور استكشاف الأعطال وإصلاحها.لا ينبغي أن يضطر الفني الذي يعالج تسربًا هيدروليكيًا إلى التنقل في متاهة من الأسلاك عالية الجهد.

وضع العلامات والمخططات الواضحة

يجب وضع ملصقات واضحة ودائمة على كل مكون رئيسي وسلك وخط هيدروليكي.يجب أن تتوافق هذه الملصقات مباشرةً مع مخطط كهربائي وهيدروليكي مفصل المثبتة بشكل دائم على الماكينة في مكان محمي يسهل الوصول إليه.

وبدون ذلك، تصبح الصيانة عملية مستهلكة للوقت ومعرضة للأخطاء في عملية الهندسة العكسية للنظام.

الخلوص المادي والألواح القابلة للإزالة

يجب توفير خلوص كافٍ حول نقاط الخدمة الرئيسية، مثل فلاتر الزيت وسدادات التصريف ومنافذ فحص الضغط.وهذا يعني ترك مساحة كافية لأيدي الفنيين وأدواتهم.

يجب أن يتميز الهيكل بألواح أو أبواب ألواح أو أبواب كبيرة قابلة للإزالة بسهولة بدلاً من أن تكون وحدة ملحومة ومغلقة بالكامل.يُفضل استخدام مثبتات ربع دورة أو براغي بسيطة على الأجهزة المعقدة.

دمج الأنظمة الحرجة

الهيكل الخلفي هو المحور المركزي لأنظمة الطاقة والتحكم في المكبس.يجب أن يستوعب تصميمه هذه الأنظمة دون أي تنازلات.

وحدة الطاقة الهيدروليكية

الوحدة الهيدروليكية هي قلب المكبس.يجب أن يحتوي الخزان على منفذ تعبئة يمكن الوصول إليه بسهولة ومنفذ تعبئة مرئي مقياس مستوى/درجة حرارة السائل .يجب أن يتضمن التصميم أيضًا أحكامًا ل احتواء التسرب لحماية الأرضية والمعدات المحيطة بها.

الوصول إلى المحرك والمضخة وخاصة فلتر الزيت أمر بالغ الأهمية للصيانة الروتينية.

مقصورة الكهرباء والتحكم

يجب عزل المقصورة الكهربائية الرئيسية عن التسريبات الهيدروليكية المحتملة.وتتطلب تهوية أو تبريد مناسب لضمان تشغيل مكونات التحكم (أجهزة التحكم المنطق المنطقية القابلة للبرمجة والمحركات والمرحلات) ضمن نطاق درجة الحرارة المحددة لها وتجنب الأعطال المبكرة.

يجب توجيه جميع الأسلاك بدقة في قنوات أو ممرات سلكية، مع تجنب الحواف الحادة والمناطق ذات درجات الحرارة العالية.

توصيلات المرافق

يجب دمج توصيلات الطاقة الرئيسية ومياه التبريد والهواء المضغوط في لوحة مرافق واحدة يسهل الوصول إليها.يجب أن تكون هذه التوصيلات قوية وموسومة بوضوح لمنع التوصيلات غير الصحيحة أثناء التركيب أو النقل.

فهم المفاضلة وضرورات السلامة

يتضمن تصميم الهيكل الخلفي الموازنة بين الأولويات المتنافسة.إن فهم هذه المفاضلات هو المفتاح لتحديد الماكينة التي تلبي احتياجاتك الحقيقية.

تكلفة البصمة المدمجة

قد تكون المكبس ذات البصمة الأصغر مغرية، ولكنها غالبًا ما تأتي على حساب إمكانية الخدمة.إذا كانت المكونات محشورة معًا دون خلوص، يمكن أن يتحول الإصلاح البسيط الذي يستغرق 30 دقيقة إلى مشروع تفكيك وإعادة تجميع يستغرق عدة ساعات، مما يزيد بشكل كبير من وقت التعطل وتكاليف العمالة.

حماية السلامة وأجهزة التعشيق

في حين أن التصميم ذو الإطار المفتوح يوفر أقصى قدر من الوصول، فإن الهيكل هيكل مغلق ومحمي بالكامل أكثر أمانًا بشكل كبير.يجب أن تكون أي لوحة قابلة للإزالة أو باب وصول يغطي الأجزاء المتحركة (مثل وصلات المحرك) أو الإلكترونيات عالية الجهد مزودة بما يلي أقفال أمان .

تعمل أجهزة التعشيق هذه على إلغاء تنشيط الأنظمة ذات الصلة تلقائيًا عند فتح الواقي، مما يحمي الأفراد من الحركة غير المتوقعة للماكينة أو الصدمة الكهربائية.

إدارة الحرارة

يولد المحرك الهيدروليكي والإلكترونيات حرارة كبيرة.يجب أن يسهل تصميم الهيكل الخلفي تبديد الحرارة بشكل فعال، إما من خلال التهوية السلبية (فتحات التهوية) أو التبريد النشط (المراوح).يعد سوء إدارة الحرارة سببًا رئيسيًا للرحلات المزعجة وتعطل المكونات الإلكترونية قبل الأوان.

اتخاذ الخيار الصحيح لهدفك

عند تقييم تصميم المكبس الساخن، ستحدد أولوياتك المحددة الميزات الأكثر أهمية.

إذا كان تركيزك الأساسي هو سلامة المشغل والصيانة: اطلب حاويات محمية بالكامل مع أقفال أمان قوية وموصولة بأسلاك صلبة على جميع لوحات الوصول.
إذا كان تركيزك الأساسي هو تقليل وقت التوقف عن العمل: أعط الأولوية للتصميمات ذات الوصول الممتاز للمكونات، ووضع الملصقات الواضحة، والمخططات المدمجة، والمرشحات سريعة التغيير.
إذا كان تركيزك الأساسي هو الموثوقية على المدى الطويل: قم بفحص جودة إدارة الأسلاك، وأحكام تبديد الحرارة، والفصل بين الأنظمة الهيدروليكية والكهربائية.

في نهاية المطاف، يعكس الهيكل الخلفي المصمم بعناية التزام الشركة المصنعة بدورة حياة المعدات بأكملها.

جدول ملخص:

الميزة	الاعتبارات الرئيسية
تخطيط المكونات	تجميع الأنظمة الهيدروليكية والكهربائية بشكل منفصل للسلامة وسهولة الصيانة
إمكانية الوصول	استخدم الألواح القابلة للإزالة وتأكد من خلو المكان للأدوات واليدين
السلامة	تضمين الحراسة وأجهزة التعشيق لمنع الحوادث
إدارة الحرارة	توفير التهوية أو التبريد لتجنب تعطل المكونات
وضع الملصقات	تأكد من وضع ملصقات واضحة على جميع الأجزاء باستخدام المخططات المدمجة
