القوة الهائلة للمكبس الهيدروليكي تأتي من مبدأ فيزيائي أساسي يسمى مضاعفة القوة. من خلال تطبيق قوة صغيرة نسبيًا على مكبس صغير، يولد النظام قوة أكبر بكثير على مكبس ثانٍ أكبر حجمًا. ويتحقق ذلك باستخدام مائع غير قابل للانضغاط لنقل الضغط بشكل منتظم في جميع أنحاء النظام.
لا يولد المكبس الهيدروليكي طاقة، بل يستبدل الحركة بالقوة. يتم تحويل القوة الصغيرة التي يتم تطبيقها على مسافة طويلة على أحد طرفي النظام إلى قوة هائلة تتحرك لمسافة قصيرة جدًا على الطرف الآخر، وكل ذلك محكوم بالضغط غير المتغير داخل المائع.
المبدأ الأساسي قانون باسكال
السحر وراء المكبس الهيدروليكي هو مفهوم اكتشفه بليز باسكال في القرن السابع عشر. وهو يشكل أساس جميع الأنظمة الهيدروليكية.
ما هو قانون باسكال؟
ينص قانون باسكال على أن أن الضغط المطبق على مائع محصور غير قابل للانضغاط ينتقل دون نقصان إلى كل جزء من المائع وجدران حاويته.
تخيل أنك تضغط على زجاجة ماء محكمة الغلق. فالضغط الذي تمارسه بيدك لا تشعر به في مكان وجود أصابعك فقط، بل يزداد في كل مكان داخل الزجاجة بالتساوي. هذا هو المفهوم الأساسي في اللعب.
الضغط كمعادل للضغط
في النظام الهيدروليكي
الضغط هو الثابت
. ويُعرَّف بأنه القوة مقسومة على المساحة (
Pressure = Force / Area
).
نظرًا لأن الضغط هو نفسه في كل مكان داخل المائع، فإن الضغط المؤثر على مكبس الإدخال الصغير مطابق للضغط المؤثر على مكبس الإخراج الكبير.
معادلة ضرب القوة
هنا يحدث الضرب. إذا كان الضغط متساويًا على كلا المكبسين (
P1 = P2
)، فيجب أن تكون نسبة القوة إلى المساحة متساوية أيضًا.
وهذا يعطينا المعادلة
Force1 / Area1 = Force2 / Area2
.
بإعادة ترتيب هذه الصيغة، يمكننا أن نرى التأثير
Force2 = Force1 * (Area2 / Area1)
. قوة الخرج تساوي قوة الدخل مضروبة في نسبة المساحات. إذا كانت مساحة سطح المكبس الخرج أكبر 100 مرة من مساحة سطح المكبس المدخل، فإن قوة الخرج ستكون أكبر 100 مرة.

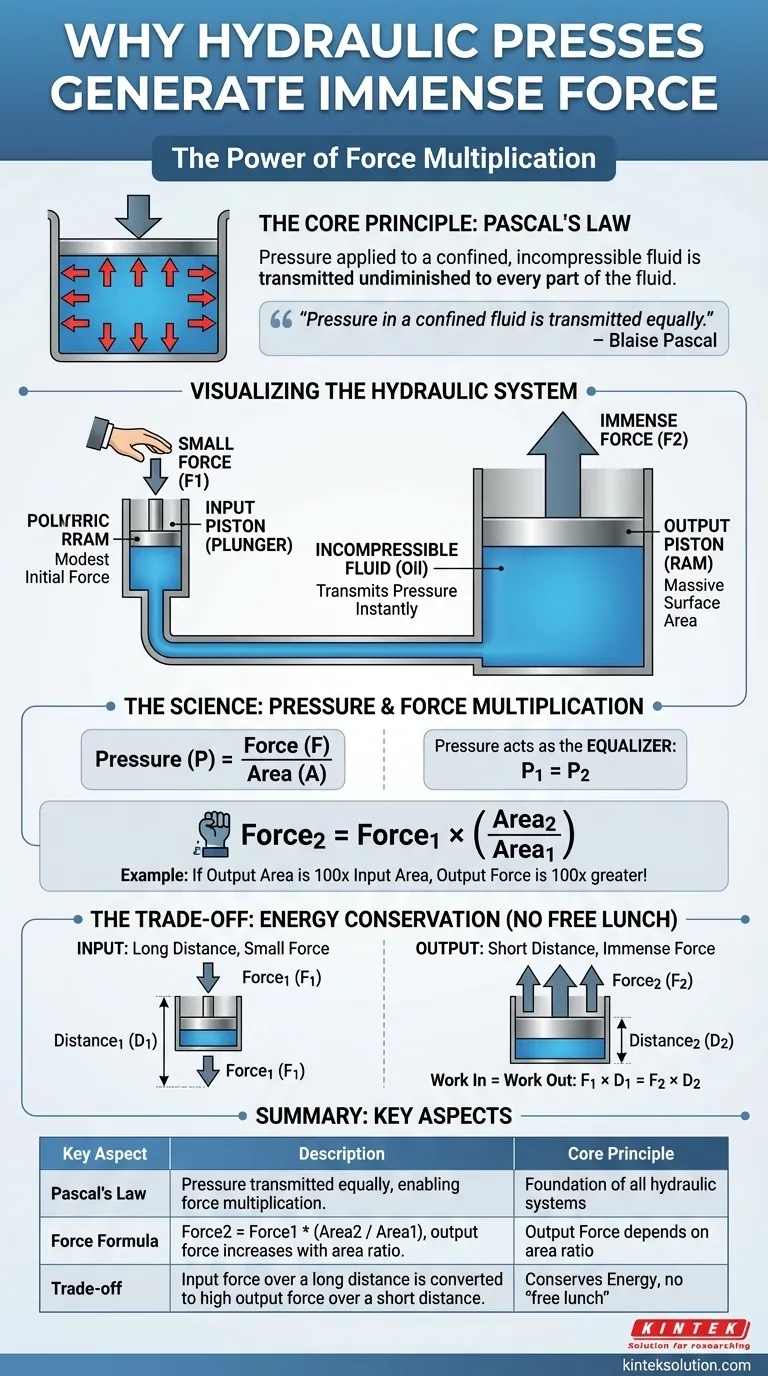

تصور النظام الهيدروليكي
يتكوّن المكبس الهيدروليكي البسيط من ثلاثة أجزاء رئيسية تعمل في تناسق.
مكبس الإدخال (المكبس)
هذا هو المكبس الأصغر حيث يتم تطبيق قوة ابتدائية متواضعة. يمكنك دفع هذا المكبس باستخدام ذراع يدوي أو محرك صغير.
مكبس الإخراج (الكبش)
هذا هو المكبس ذو القطر الكبير الذي يقوم بالعمل الشاق، مثل سحق سيارة أو ختم صفيحة معدنية. مساحة سطحه الهائلة هي ما يسمح له بممارسة قوة هائلة.
المائع غير القابل للانضغاط
يملأ النظام سائل هيدروليكي خاص (عادة ما يكون زيتاً). خاصيته الأكثر أهمية هي أنه غير قابل للانضغاط -لا يمكن ضغطه في حجم أصغر. وهذا يضمن انتقال الضغط بشكل فوري وفعال من مكبس الإدخال إلى مكبس الإخراج.
فهم المفاضلات
إن مضاعفة القوة الهائلة للمكبس الهيدروليكي ليست "طاقة مجانية". فهي تأتي مع مقايضة ضرورية ومتوقعة، يحكمها قانون حفظ الطاقة.
مبدأ "لا يوجد غداء مجاني"
يُحسب الشغل المبذول على أنه قوة مضروبة في المسافة المقطوعة (
Work = Force x Distance
). يجب أن يساوي الشغل المبذول في المكبس المُدخِل الشغل المبذول بواسطة المكبس المُخرِج (مع تجاهل الخسائر الطفيفة الناتجة عن الاحتكاك).
Work_In = Work_Out
Force1 x Distance1 = Force2 x Distance2
مقايضة المسافة بالقوة
لأن قوة الخرج (
Force2
) أكبر بكثير من قوة الدخل (
Force1
)، فإن مسافة الخرج (
Distance2
) يجب أن تكون أصغر نسبيًّا من مسافة الدخل (
Distance1
).
لتحريك كبش ضخم بمقدار بوصة واحدة فقط، قد تضطر إلى دفع مكبس الإدخال الصغير عدة أقدام. أنت في الأساس تقايض دفعة طويلة وسهلة بدفعة قصيرة وقوية . وهذا هو نفس المبدأ وراء استخدام رافعة طويلة لرفع صخرة ثقيلة.
اتخاذ الخيار الصحيح لهدفك
إن فهم هذا المبدأ هو المفتاح لتطبيق أو تصميم أو استكشاف أخطاء أي نظام طاقة مائع.
- إذا كان تركيزك الأساسي هو تعظيم القوة عامل التصميم الأكثر أهمية هو النسبة بين مساحة مكبس الخرج ومكبس الإدخال. ينتج عن النسبة الأكبر مضاعفة أكبر للقوة.
- إذا كان تركيزك الأساسي هو سرعة التشغيل: يجب عليك قبول نسبة مضاعفة قوة أقل، حيث أن تحريك كبش الخرج لمسافة معينة يتطلب إزاحة أقل للسائل وبالتالي حركة أقل لمكبس الإدخال.
- إذا كان تركيزك الأساسي هو موثوقية النظام: تأكد من خلو النظام من فقاعات الهواء، حيث أن الهواء قابل للانضغاط وسيمتص الضغط بدلاً من نقله، مما يؤدي إلى مكبس إسفنجي وغير فعال.
في نهاية المطاف، تكمن قوة المكبس الهيدروليكي في استغلاله الأنيق لقانون فيزيائي بسيط وثابت في الفيزياء.
جدول ملخص:
| الجانب الرئيسي | الوصف |
|---|---|
| المبدأ الأساسي | قانون باسكال: ينتقل الضغط في مائع محصور بالتساوي، مما يتيح مضاعفة القوة. |
| معادلة القوة | القوة2 = القوة1* (المساحة2/المساحة1)، حيث تزداد قوة الخرج مع زيادة نسبة مساحة المكبس. |
| المفاضلة | يتم تحويل قوة الإدخال على مسافة طويلة إلى قوة خرج عالية على مسافة قصيرة، مما يحافظ على الطاقة. |
| المكونات الرئيسية | مكبس الإدخال (صغير)، ومكبس الإخراج (كبير)، وسائل هيدروليكي غير قابل للانضغاط. |
| التطبيقات | مثالية للمهام التي تتطلب قوة عالية، مثل اختبار المواد والقولبة والسحق في المعامل والصناعات. |

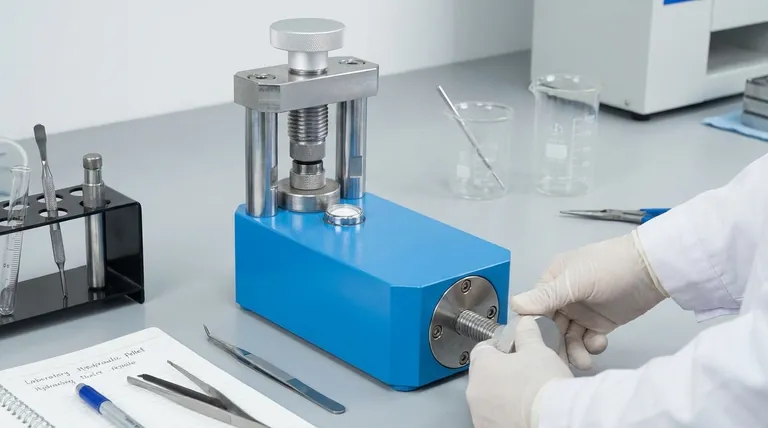

أطلق العنان لقوة المكابس الهيدروليكية لتلبية احتياجاتك المعملية مع KINTEK! نحن متخصصون في آلات الضغط المعملية عالية الجودة، بما في ذلك المكابس المعملية الأوتوماتيكية والمكابس المتساوية الضغط والمكابس المعملية المسخنة، المصممة لتوفير تحكم دقيق في القوة والموثوقية لأبحاثك واختباراتك. عزِّز كفاءة مختبرك وحقق نتائج فائقة - اتصل بنا اليوم لمناقشة كيفية تلبية حلولنا لمتطلباتك الخاصة ودفع مشاريعك إلى الأمام!
