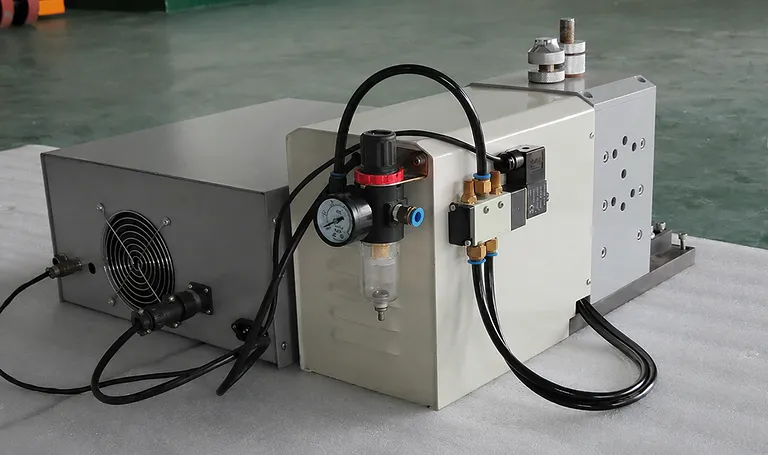

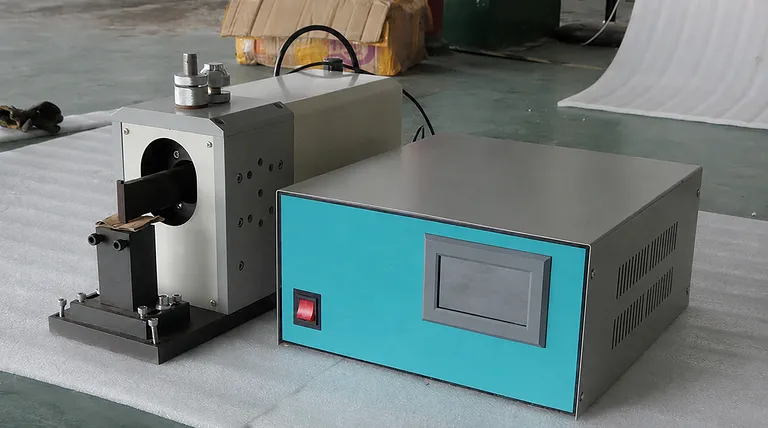

آلة لحام بطاريات بالموجات فوق الصوتية ذكية بقدرة 3000 واط للحام ما يصل إلى 50 طبقة من الأقطاب الكهربائية

نظرة عامة على المنتج

تم تصميم نظام لحام البطاريات بالموجات فوق الصوتية الذكي هذا لربط أقطاب التوصيل (Tabs) ومكدسات الرقائق المعدنية بدرجة عالية من الاتساق في تصنيع البطاريات والإنتاج المختبري. تعمل منصة الطاقة فوق الصوتية بقدرة 3000 واط، وتردد تشغيل 24 كيلو هرتز، ودائرة تنظيم كاملة الجسر، وتتبع التردد التلقائي معاً للحفاظ على مخرجات سعة مستقرة دون الحاجة إلى تعديل يدوي. يدعم التحكم عبر وحدة المعالجة المركزية (CPU) أوضاع اللحام المعتمدة على الوقت، والطاقة، والقدرة، والعمق، مما يمنح المشغلين أساساً عملياً لمطابقة عملية اللحام مع مادة القطب، ومكدس الرقائق، ومتطلبات الوصلة.

الجهاز مخصص للحام شريط ألومنيوم بسمك 0.1 مم مع ما يصل إلى 50 طبقة من رقائق الألومنيوم، بالإضافة إلى شريط نيكل بسمك 0.1 مم مع ما يصل إلى 50 طبقة من رقائق النحاس. تشمل أحجام نقاط اللحام المحددة 3*3 مم، و3*4 مم، و3*8 مم. وهو يدعم مهام تصنيع أقطاب البطاريات حيث يكون الربط الموثوق بين المعادن، والمقاومة الداخلية المنخفضة، والمظهر المتحكم فيه للوصلة أموراً مهمة لجودة تجميع الخلايا.

تم بناء هذه الوحدة للعمليات المتكررة الصعبة، وتجمع بين رأس لحام من سبائك المسحوق، وقالب سفلي (Sonotrode) من فولاذ القوالب الخاص المختار، ومكونات أساسية مستوردة. تساعد ميزات التشخيص الذاتي عند البدء، وعرض العملية في الوقت الفعلي، وإنذارات الأعطال، ومراقبة بيانات اللحام، والتعويض التلقائي للسعة في الحفاظ على استقرار العملية مع منح المشغلين رؤية مباشرة لكل دورة لحام.

الميزات الرئيسية

• مخرجات لحام بالموجات فوق الصوتية بقدرة 3000 واط: يوفر النظام طاقة لحام بقدرة 3000 واط بتردد 24 كيلو هرتز لربط أقطاب التوصيل ومكدسات الرقائق. تم تصميم دائرة التنظيم كاملة الجسر المحسنة الخاصة به للحصول على مخرجات ذات سعة ثابتة وتتبع التردد تلقائياً، مما يلغي الحاجة إلى تعديل التردد يدوياً أثناء الاستخدام.

• تحكم ذكي متعدد الأوضاع عبر وحدة المعالجة المركزية: يوفر التحكم القائم على وحدة المعالجة المركزية أوضاع الوقت، والطاقة، والقدرة، والعمق لدعم ظروف اللحام المختلفة. تسمح هذه المرونة بتعديل عملية اللحام بناءً على مجموعات المواد، وسمك المكدس، ونتائج الوصلة المطلوبة بدلاً من الاعتماد على نهج تشغيل ثابت واحد.

• قدرة تصل إلى 50 طبقة من الأقطاب الكهربائية: الجهاز مخصص للحام شريط ألومنيوم بسمك 0.1 مم مع ما يصل إلى 50 طبقة من رقائق الألومنيوم، وشريط نيكل بسمك 0.1 مم مع ما يصل إلى 50 طبقة من رقائق النحاس. تدعم أحجام النقاط 3*3 مم، و3*4 مم، و3*8 مم هندسات توصيل الأقطاب المدمجة الشائعة.

• رأس لحام من سبائك المسحوق مطحون بدقة: رأس اللحام مصنوع من فولاذ سبائك المسحوق المستورد ذو الصلابة العالية ونمط مطحون عالي الدقة. يتجاوز عمر الخدمة للجانب الواحد 150,000 دورة، مما يدعم الاستخدام الإنتاجي طويل الأمد ويقلل من الانقطاعات المرتبطة باستبدال الأدوات المتكرر.

• هيكل قالب سفلي (Sonotrode) قوي: يستخدم القالب السفلي فوق الصوتي فولاذ قوالب خاصاً مستورداً مختاراً لمقاومة التآكل، ومقاومة درجات الحرارة العالية، والمتانة، والصلابة الميكانيكية. تعمل المعالجة الحرارية المتحكم فيها على تقليل التشوه، مما يساعد في الحفاظ على اتساق تردد المخرجات فوق الصوتية وسعة إزاحة ميكانيكية عالية التردد قوية ومستقرة.

• جودة لحام محكومة: نتيجة اللحام المذكورة ثابتة مع مقاومة داخلية منخفضة. تم تصميم العملية لتجنب اللحام الخاطئ، واهتزاز المسحوق، واحتراق الفاصل، وتسخين شريط العزل، والتشقق الناتج عن الاهتزاز في الأقطاب أو صفائح الأقطاب؛ تبلغ مساحة اللحام المتبقية بين المعادن أكثر من 80%.

• مظهر وصلة نظيف: توصف الأجزاء الملحومة بشكل صحيح بأنها ذات سطح مستوٍ بدون تجاعيد، ولا توجد نتوءات بارزة على الجانب العكسي، ونقاط لحام كاملة وواضحة. من المفترض أن يظل موقع الوصلة غير مكسور، بينما يمكن تقييم قوة الشد التدميرية وفقاً لعدد الطبقات وسمك المادة.

• شاشة تعمل باللمس ثنائية اللغة مقاس 4.3 بوصة: توفر شاشة تعمل باللمس مقاس 4.3 بوصة مضادة للتداخل تشغيلاً باللغتين الصينية والإنجليزية. يمكن للمشغلين ضبط وقت الزناد، ووقت اللحام، والطاقة، وتأخير الموجة الثانوية أثناء عرض التردد وطاقة اللحام في الوقت الفعلي لتأكيد سلوك العملية أثناء التشغيل.

• التشخيص الذاتي عند البدء وإنذارات الأعطال: تقوم الوحدة بمسح معلمات نظام اللحام تلقائياً عند البدء وعرضها في الوقت الفعلي. عند اكتشاف عطل، تصدر إنذاراً، مما يساعد في منع التشغيل أثناء وجود نظام اللحام في حالة عطل.

• مراقبة بيانات اللحام وتعويض السعة: يمكن استخدام بيانات اللحام في الوقت الفعلي لتحديد الحدود العليا والدنيا للعملية لكل منتج ملحوم. يصدر الجهاز إنذاراً عندما تقع القيم خارج تلك الحدود، بينما يقوم التعويض التلقائي للسعة بتعديل مخرجات السعة لتحسين الاستقرار ودعم جودة لحام متسقة.

التطبيقات

المواصفات الفنية

لماذا تختار هذا المنتج

• استقرار العملية مدمج في بنية التحكم: تعالج مخرجات السعة الثابتة، وتتبع التردد التلقائي، والتعويض التلقائي للسعة عوامل التشغيل التي تؤثر بشكل مباشر على سلوك اللحام فوق الصوتي القابل للتكرار.

• أدوات متينة لدورات الإنتاج المتكررة: يجمع رأس اللحام المصنوع من سبائك المسحوق المستورد بين الصلابة العالية والنمط المطحون بدقة وعمر خدمة للجانب الواحد يزيد عن 150,000 دورة. تم اختيار القالب السفلي لمقاومة التآكل، ومقاومة الحرارة، والمتانة، والصلابة.

• تحكم مرئي في ظروف اللحام: تعرض شاشة اللمس ثنائية اللغة التردد وطاقة اللحام في الوقت الفعلي مع السماح بتعديل إعدادات التوقيت والطاقة الرئيسية. يمنح هذا مشغلي الإنتاج والمختبرات واجهة سهلة لإدارة معلمات اللحام المذكورة.

• مراقبة الجودة التي تدعم الاتساق: توفر الحدود العليا والدنيا للعملية القابلة للتكوين، وإنذارات الانحراف، والتشخيص الذاتي عند البدء، وإنذارات الأعطال أدوات عملية لتحديد ظروف التشغيل غير الطبيعية قبل أو أثناء اللحام.

• قدرة محددة لمواد أقطاب البطاريات: توفر قدرات لحام شريط الألومنيوم/رقائق الألومنيوم وشريط النيكل/رقائق النحاس المحددة، جنباً إلى جنب مع أحجام النقاط المحددة والقدرة على التعامل مع ما يصل إلى 50 طبقة من الرقائق، أساساً تقنياً واضحاً لاختيار المعدات لعمليات أقطاب التوصيل.

اتصل بنا للحصول على عرض أسعار أو حل مخصص للحام البطاريات يتناسب مع مواد الأقطاب الخاصة بك، وتكوين طبقات الرقائق، وحجم نقطة اللحام المطلوبة.
