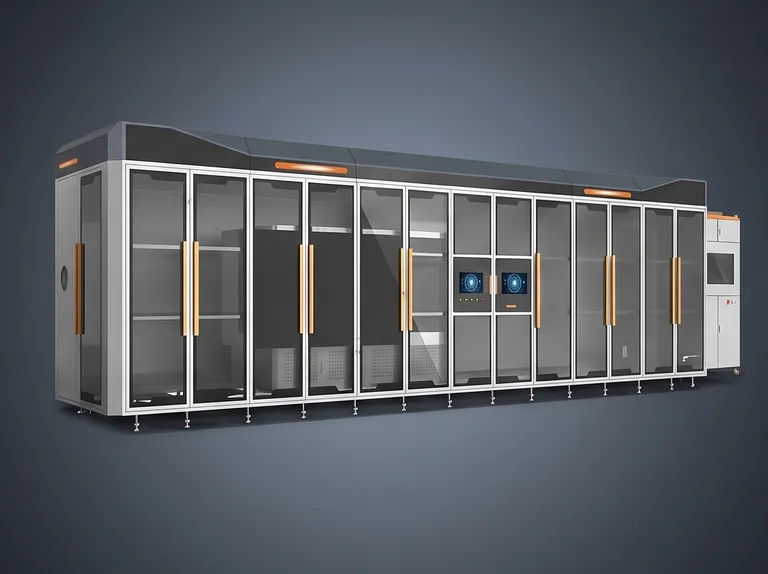

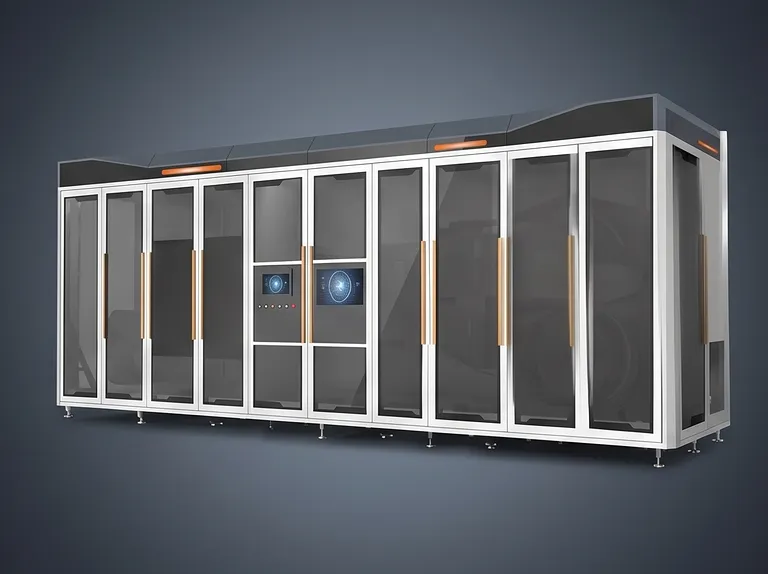

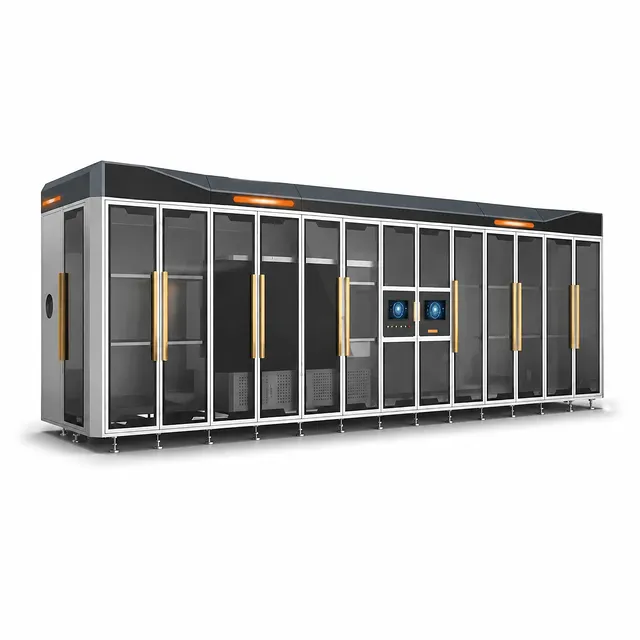

آلة تقطيع قوالب صفائح أقطاب بطاريات الليثيوم أيون الأوتوماتيكية بالكامل

نظرة عامة على المنتج

تم تصميم نظام تقطيع القوالب الأوتوماتيكي بالكامل هذا لتشكيل صفائح أقطاب بطاريات الليثيوم القوية المنتجة عبر عمليات الطلاء المستمر. وهو يجمع بين فك لفائف الأقطاب الأوتوماتيكي، ومحاذاة الأقطاب، وتقطيع عروات القوالب، وفحص CCD، وإزالة الغبار، والتحقق من الأبعاد، وإعادة اللف الأوتوماتيكي في منصة إنتاج واحدة منسقة. والنتيجة هي عملية محكومة وعالية الإنتاجية لتحويل المواد الملفوفة المطلية إلى صفائح أقطاب مشكلة بدقة مع وجود عروات.

تعد هذه المعدات مناسبة لخطوط تصنيع أقطاب بطاريات الليثيوم أيون حيث تعتبر مناولة المواد من لفة إلى لفة، والهندسة القابلة للتكرار، وتكوين النتوءات المنخفض، وتغطية الفحص من أولويات التشغيل. وهي تدعم أطوال صفائح الأقطاب من 150 إلى 500 مم، بما في ذلك العروة، وتستوعب لفائف تغذية كبيرة يصل قطرها الخارجي إلى 750 مم ووزنها إلى 500 كجم.

تم بناء هذه الوحدة للتشغيل الصناعي المستمر، وتجمع بين سرعة إنتاج لا تقل عن 35 متر/دقيقة وسرعة تصميم لا تقل عن 45 متر/دقيقة. تساعد الدقة الأبعاد المحددة، واتساق إعادة اللف، ومتانة القالب، ومعدل المنتجات المؤهلة الذي لا يقل عن 99.5% الشركات المصنعة في الحفاظ على مخرجات منضبطة في ظل ظروف الإنتاج الصعبة.

الميزات الرئيسية

• معالجة متكاملة من لفة إلى لفة: تقوم المعدات بعمليات فك اللفائف الأوتوماتيكي، وتصحيح الأقطاب، وتقطيع عروات القوالب، والفحص، وإزالة الغبار، والتحقق من الأبعاد، وإعادة اللف في تدفق عملية واحد. يدعم هذا الترتيب المتكامل المناولة الفعالة لفائف الأقطاب المطلية بشكل مستمر.

• محاذاة الأقطاب الأوتوماتيكية: تدير قدرة التصحيح المدمجة موضع صفيحة القطب الملفوفة قبل تشكيل العروة. يعد تتبع المواد المستقر أمراً ضرورياً للحفاظ على هندسة الأقطاب المحددة خلال تسلسل التقطيع وإعادة اللف.

• قدرة تقطيع عروات القوالب: تم تكوين هذا النظام لتشكيل عروات الأقطاب على صفائح الأقطاب الملفوفة المستخدمة في إنتاج بطاريات الليثيوم القوية. وهو يدعم أطوال أقطاب نهائية تتراوح بين 150-500 مم، مع تضمين العروة في البعد المذكور.

• فحص العيوب بتقنية CCD: تم دمج فحص CCD لتحديد العيوب أثناء المعالجة. يدعم الفحص البصري المباشر (In-line) رقابة أوثق على العملية بينما تظل المادة في مسار الإنتاج المستمر.

• الكشف عن الأبعاد بتقنية CCD: تستخدم المعدات أيضاً فحص الحجم القائم على CCD للتحقق من أبعاد الأقطاب. تدعم قدرة الفحص هذه دقة حجم القطب المحددة بـ +/-0.2 مم وتساعد فرق الإنتاج على مراقبة اتساق الأبعاد.

• التحكم في أداء النتوءات: تم تحديد عملية تقطيع القوالب لنتوءات طولية <= 15 ميكرومتر ونتوءات عرضية <= 10 ميكرومتر. تعالج هذه الحدود الخاضعة للرقابة مصدر قلق حرج في معالجة الأقطاب حيث تؤثر جودة الحافة على متطلبات تجميع الخلايا اللاحقة.

• أدوات قوالب طويلة العمر: تم تحديد القالب لأكثر من مليون دورة لكل استخدام وأكثر من 10 عمليات تجليخ. تدعم هذه المتانة استخدام الإنتاج المستدام وتوفر أساساً عملياً لإدارة فترات صيانة الأدوات.

• تصميم إنتاج عالي السرعة: تم تحديد سرعة الإنتاج بـ >= 35 متر/دقيقة، مع هدف تصميمي >= 45 متر/دقيقة. وبالتالي، تم وضع النظام لعمليات تحويل الأقطاب المستمرة التي تتطلب كلاً من الإنتاجية والمعالجة المحكومة.

• إعادة لف أوتوماتيكية منظمة: يتم تضمين إعادة اللف الأوتوماتيكية بعد مراحل التقطيع والفحص، مع تحديد دقة إعادة اللف بـ +/-1 مم. وهذا يدعم جمع المواد المنظم ويساعد في الحفاظ على حالة اللفائف القابلة للاستخدام للمناولة اللاحقة.

• تكوين المرافق الصناعية: تعمل الوحدة بطاقة AC380V+/-5%، ثلاثية الطور 50 هرتز وتتطلب هواءً مضغوطاً عند 0.5-0.6 ميجا باسكال. تسمح متطلبات الطاقة واستهلاك الهواء المحددة للمنشآت بتقييم جاهزية التركيب قبل النشر.

التطبيقات

المواصفات الفنية

لماذا تختار هذا المنتج

• تكامل العملية الموجه نحو الإنتاج: يجمع هذا النظام بين فك اللفائف، والتصحيح، وتشكيل العروات، ووظائف فحص CCD المزدوجة، وإزالة الغبار، وإعادة اللف في منصة معدات واحدة. يساعد نطاق العملية المحدد الشركات المصنعة على تقييم تسلسل تشكيل أقطاب كامل بدلاً من عمليات منفصلة ومعزولة.

• الدقة في هندسة الأقطاب: تدعم دقة أبعاد صفيحة القطب المحددة بـ +/-0.2 مم، جنباً إلى جنب مع الكشف عن الأبعاد بتقنية CCD، التشكيل المحكوم لصفائح الأقطاب والعروات. يمنح نطاق طول القطب المذكور من 150-500 مم فرق الإنتاج غلاف تشغيل واضح.

• أداء جودة الحافة: تعالج حدود النتوءات الطولية والعرضية المحددة متطلباً أساسياً في معالجة صفائح الأقطاب. يساعد أداء النتوءات المحكوم في تركيز الاهتمام على جودة الحافة المقطوعة بالإضافة إلى أبعاد القطب النهائية.

• المتانة للتشغيل المستمر: يعكس عمر القالب الذي يزيد عن مليون دورة لكل استخدام وأكثر من 10 عمليات تجليخ تصميماً مخصصاً للمعالجة الصناعية المتكررة. توفر سرعة الإنتاج المحددة، ومعدل المنتجات المؤهلة، ومعدل فشل المعدات نقاط مرجعية قابلة للقياس لاتساق التشغيل.

• بيانات تشغيل جاهزة للتركيب: تمكن الإمدادات الكهربائية المحددة، وطاقة البدء والتشغيل، ومتطلبات الهواء المضغوط، والأبعاد، ونطاق درجة الحرارة المحيطة، وسعة اللفائف فرق المشتريات والهندسة من تقييم توافق المنشأة بثقة أكبر.

اتصل بنا للحصول على عرض أسعار أو حل مخصص يتوافق مع أبعاد لفائف الأقطاب الخاصة بك، وظروف الإنتاج، ومتطلبات تصنيع بطاريات الليثيوم أيون.
