آلة لحام المعادن بالموجات فوق الصوتية لاستخدام صندوق القفازات (Glove Box) لحام غطاء بطارية التاب

نظرة عامة على المنتج

تم تصميم آلة لحام المعادن بالموجات فوق الصوتية هذه للربط المدمج والمحكوم لمكونات البطاريات والمواد المعدنية الرقيقة في سير عمل مختبرات صندوق القفازات. وهي تجمع بين مولد عالي الطاقة ورأس لحام مخصص لدعم عمليات اللحام النقطي القابلة للتكرار، حيث تعتبر أبعاد المعدات المحكومة، والأدوات المترية، وظروف المرافق المحددة مهمة لتخطيط العمليات.

المعدات مناسبة بشكل خاص لحام شريط الألمنيوم بسمك 0.1 مم بأغطية البطاريات وربط الأغطية المستخدمة مع تنسيقات الخلايا الأسطوانية مثل 18650 و 21700. يمكن تحديد مناطق لحام مخصصة وأدوات لحام مقابلة لهندسة المكونات المقصودة، مما يساعد فرق البحث والإنتاج التجريبي على تكييف الوحدة مع متطلبات تجميع الخلايا المختلفة.

يدعم نطاق التشغيل الكهربائي والهوائي المحدد بوضوح التركيب الموثوق والاستخدام اليومي. تم تحديد مواصفات النظام للتشغيل بجهد 220 فولت مع تفاوت ±10%، وهواء مضغوط عند 0.4-0.6 ميجا باسكال، ورطوبة أقل من 48%، ودرجة حرارة محيطة لا تتجاوز 45 درجة مئوية. توفر هذه المتطلبات لفرق الهندسة والمشتريات أساساً عملياً لمراجعة توافق المرافق.

الميزات الرئيسية

• الربط المعدني بالموجات فوق الصوتية: تم تكوين المعدات للحام النقطي بالموجات فوق الصوتية للمكونات المعدنية المتعلقة بالبطاريات، بما في ذلك شريط الألمنيوم الرقيق وأغطية الخلايا الأسطوانية. يوفر هذا حلاً مخصصاً للربط لتصنيع الخلايا على نطاق المختبر وسير عمل أبحاث المواد.

• قدرة لحام غطاء البطارية: تدعم عملية اللحام الأعمال المتعلقة بالأغطية لتنسيقات البطاريات الأسطوانية 18650 و 21700. يساعد نطاق التطبيق المحدد المختبرات على تقييم مدى ملاءمة المعدات لمهام تجميع الخلايا الشائعة.

• منطقة لحام قابلة للتخصيص: تستخدم عملية مرجعية لشريط الألمنيوم بسمك 0.1 مم وغطاء البطارية منطقة لحام تبلغ 1.5 × 3 مم. يمكن تخصيص قالب اللحام أو "الهورن" المقابل ليتناسب مع هندسة المكون والوصلة المطلوبة.

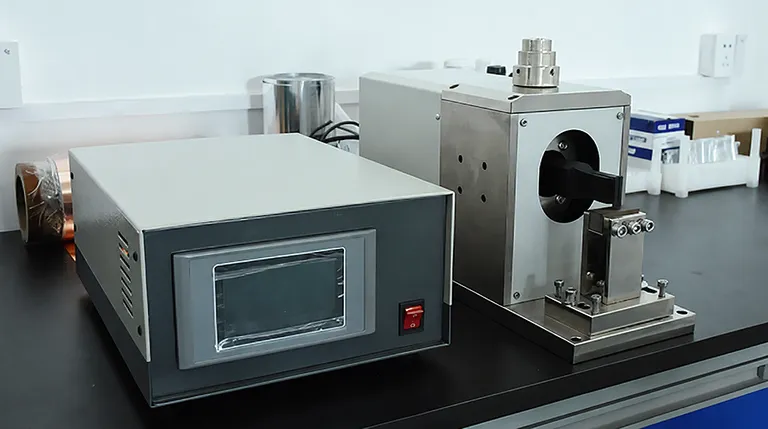

• مولد عالي الطاقة مخصص: يتميز المولد عالي الطاقة ببصمة مدمجة تبلغ 480 مم × 365 مم × 202 مم. يدعم حجم الغلاف المحدد تخطيط التخطيط عندما يجب دمج محطة اللحام في صندوق قفازات أو بيئة مختبرية محدودة.

• رأس لحام مدمج: يبلغ قياس رأس اللحام 420 مم × 180 مم × 290 مم عند أقصى أبعاده الخارجية. يساعد عامل الشكل هذا المستخدمين على تقييم خلوص العمل، والوصول، ومتطلبات التركيب قبل التشغيل.

• متطلبات المرافق المحددة: تعمل الوحدة بجهد 220 فولت ±10% وتتطلب مصدر هواء عند 0.4-0.6 ميجا باسكال. إن تحديد مرافق التشغيل بوضوح يدعم تكاملاً أكثر قابلية للتنبؤ للمرافق ويقلل من الغموض أثناء اختيار المعدات.

• ظروف بيئية محكومة: تتطلب بيئة التشغيل المحددة رطوبة أقل من 48% ودرجة حرارة لا تزيد عن 45 درجة مئوية. تساعد صيانة هذه الظروف المختبرات على وضع خطة تركيب وتشغيل مناسبة.

• أدوات قياس مترية: تستخدم جميع أدوات القياس الموجودة على المعدات وحدات مترية. وهذا يحسن الاتساق للمختبرات التي توثق الأبعاد والمرافق وظروف العملية ضمن إجراءات تقنية تعتمد على النظام المتري.

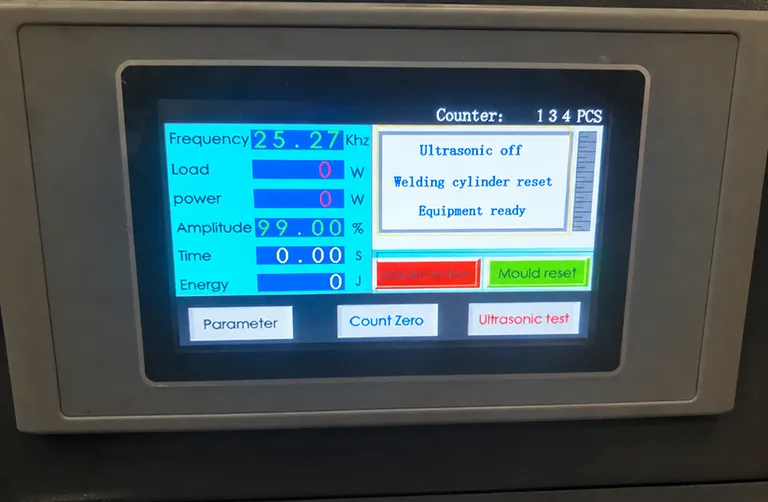

• دعم البرامج ثنائية اللغة: البرنامج الداخلي مطلوب ليشمل اللغتين الصينية والإنجليزية. وهذا يدعم التشغيل وتوثيق العمليات في بيئات المختبرات أو التصنيع متعددة اللغات.

• وصلة محول طاقة بطول ثلاثة أمتار: يتطلب خط انبعاث محول الطاقة الذي يربط مجموعة رأس اللحام بصندوق التحكم الكهربائي طولاً يبلغ 3 أمتار. يجب دمج هذا البعد المرجعي في تخطيط المعدات، والتوجيه، وتخطيط تكامل صندوق القفازات.

التطبيقات

المواصفات الفنية

يجب مراجعة الأبعاد المذكورة جنباً إلى جنب مع فتحة صندوق القفازات المقصودة، وظرف العمل الداخلي، ووصول الخدمة، وتوجيه الكابلات أو الخطوط. تم إدراج المولد ورأس اللحام كمجموعات أبعاد منفصلة، لذا يجب أن يحجز تخطيط التركيب الكامل مساحة لكل من المكونين وترابطهما.

متطلبات الطاقة هي 220 فولت مع تباين مسموح به قدره ±10%. متطلبات الهواء المضغوط هي 0.4-0.6 ميجا باسكال، مع رطوبة أقل من 48%. يجب على فرق المرافق التحقق من أن مصدر الطاقة الكهربائية المتاح ونظام تحضير الهواء يظلان ضمن هذه الظروف أثناء التشغيل، خاصة عندما يتم تركيب الوحدة في حاوية محكومة أو شبكة مرافق مختبرية مشتركة.

بالنسبة لتطبيق شريط الألمنيوم المرجعي، تحدد معلومات العملية المقدمة شريط ألمنيوم بسمك 0.1 مم متصل بغطاء ومنطقة لحام 1.5 × 3 مم. هذا تكوين مرجعي وليس قيداً عالمياً على كل وصلة ممكنة. نظراً لأنه يمكن تخصيص منطقة اللحام والأدوات المقابلة، يجب على المشترين تقديم رسومات المكونات، وتفاصيل المواد، وأبعاد الوصلة المستهدفة أثناء المراجعة الفنية.

تتضمن تطبيقات الخلايا الأسطوانية المدرجة لحام أغطية 18650 و 21700. يجب تقييم هذه التنسيقات مقابل بناء الغطاء الفعلي للمختبر، وتصميم التاب، واتجاه الوصول، وإجراءات التعامل مع صندوق القفازات. يجب أن يستند اختيار الأدوات النهائي والتحقق من العملية إلى المكونات التي سيتم استخدامها في الإنتاج أو التجارب البحثية.

يتطلب خط انبعاث محول الطاقة المتصل بصندوق التحكم الكهربائي طولاً يبلغ 3 أمتار. هذه التفاصيل مهمة عند وضع المولد بالنسبة لرأس اللحام وصندوق القفازات. يجب أن يحافظ التوجيه على وصول عملي ويتجنب خلق انحناءات غير ضرورية، أو تداخل، أو عوائق حول منطقة عمل المشغل.

لماذا تختار هذا المنتج

• مصمم خصيصاً لربط البطاريات: تعالج المعدات مهام لحام الأغطية وتابات الألمنيوم المحددة بدلاً من العمل كأداة ربط عامة غير محددة. تغطي تطبيقاتها المرجعية كلاً من تنسيقات الخلايا الأسطوانية 18650 و 21700.

• أدوات عملية قابلة للتكيف: تم توثيق منطقة لحام 1.5 × 3 مم لتطبيق شريط الألمنيوم بسمك 0.1 مم، بينما يمكن تخصيص قالب اللحام أو الهورن لهندسة المكونات المختلفة. وهذا يدعم ملاءمة أفضل بين تكوين المعدات ومتطلبات البحث.

• بيانات تركيب جاهزة للهندسة: تم تحديد أبعاد المولد ورأس اللحام، وإمداد 220 فولت ±10%، ومتطلبات الهواء 0.4-0.6 ميجا باسكال، ووصلة محول الطاقة بطول 3 أمتار بوضوح للمشتريات وتخطيط المرافق.

• تواصل تقني متسق: تساعد أدوات القياس المترية ودعم البرامج باللغتين الصينية والإنجليزية على توحيد التشغيل والتوثيق عبر الفرق التقنية متعددة اللغات.

• مناسب لسير عمل المختبرات المحكومة: توفر حدود الرطوبة ودرجة الحرارة المحددة أساساً واضحاً لتقييم التوافق البيئي، خاصة حيث يتم دمج المعدات في أبحاث وتطوير البطاريات القائمة على صندوق القفازات.

للحصول على تكوين يتناسب مع تنسيق خليتك، ومنطقة اللحام، وتخطيط صندوق القفازات، ومرافق المنشأة، اتصل بنا للحصول على عرض أسعار وحل تقني مخصص.
