آلة الطلاء المختبرية

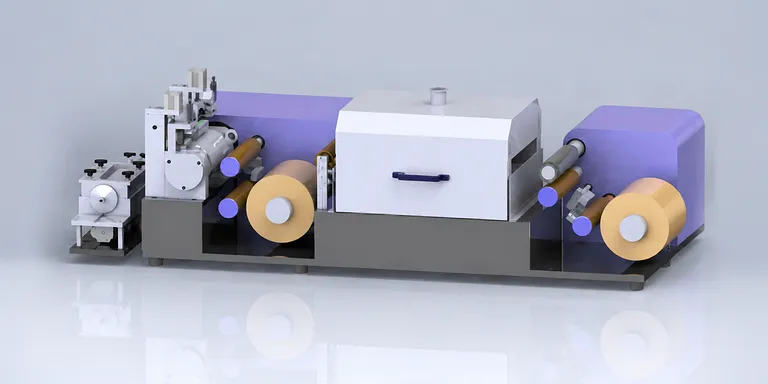

آلة طلاء البثق بالقالب المشقوق (Slot Die) لطلاء الأقطاب الكهربائية بنظام اللف المستمر
رقم العنصر : TB23
السعر يتغير بناءً على المواصفات والتخصيصات
- عرض الطلاء المضمون
- بحد أقصى 200 مم
- دقة الطلاء
- +/-3 ميكرومتر
- نطاق السماكة الجافة للطلاء أحادي الجانب
- 10-200 ميكرومتر
الشحن:
اتصل بنا للحصول على تفاصيل الشحن استمتع ضمان التسليم في الموعد المحدد.
لماذا تختارنا
عملية طلب سهلة، منتجات عالية الجودة، ودعم مخصص لنجاح عملك.
نظرة عامة على المنتج
تم تصميم آلة طلاء البثق بالقالب المشقوق المدمجة هذه للطلاء المستمر وغير التلامسي لمواد الويب (اللفائف) على نطاق مختبري. تجمع الآلة بين قالب مشقوق من الفولاذ المقاوم للصدأ SUS630، وتغذية دقيقة بمضخة حقن، ونقل مستقر للركيزة، وفرن مدمج يعمل بالأشعة تحت الحمراء لتوفير تطبيق وتجفيف محكوم للملاط في نظام واحد. والنتيجة هي منصة عملية لتقييم عمليات الطلاء حيث تعد اتساق الفيلم، والتحكم في السماكة، والمناولة القابلة للتكرار أموراً بالغة الأهمية.
تعتبر المعدات مناسبة بشكل خاص لطلاء الأقطاب الكهربائية الموجبة والسالبة لبطاريات الليثيوم، بما في ذلك أبحاث البطاريات ذات الحالة الصلبة التي تتطلب معدات متوافقة مع صندوق القفازات. كما يدعم فرنها المدمج المصنوع من الفولاذ المقاوم للصدأ وتصميمها المكتبي استكشاف العمليات لرقائق النحاس المرنة (FCCL)، والأغشية البصرية، والأشرطة اللاصقة عالية الجودة، وغيرها من الأغشية الوظيفية. وهي مخصصة للمختبرات وخطوط العينات التي تحتاج إلى فحص الملاط، والركيزة، ومناولة الويب، ومعايير التجفيف قبل الانتقال إلى الإنتاج الواسع.
صُممت هذه الوحدة للعمليات البحثية والتطويرية المتطلبة، وتستخدم نقل ملاط مغلق، وتحكماً آلياً في الشد عبر محركات سيرفو، وتوجيهاً ضوئياً للويب، ونظام تحكم PLC، وواجهة تشغيل HMI. تساعد هذه الأنظمة المنسقة في الحفاظ على حركة ويب مستقرة وتقليل تأثير التداخلات الخارجية، مما يدعم ظروفاً تجريبية متسقة عبر دورات الطلاء المتكررة.
الميزات الرئيسية
-
الطلاء بالقالب المشقوق غير التلامسي: تطبق المعدات الملاط من خلال عملية بثق بسيطة بالقالب المشقوق مصممة للطلاء المستمر. يدعم نهج التطبيق غير التلامسي هذا الترسيب المحكوم على ركائز الرقائق المتحركة مع تجنب التلامس المباشر بين رأس الطلاء والويب.
-
التغذية الدقيقة بمضخة الحقن: توفر مضخة حقن دقيقة الملاط لرأس الطلاء، بسعة معالجة فردية تبلغ 1 لتر. يدعم مسار المواد المغلق توصيل الملاط بشكل محكوم ويساعد في الحد من تداخل المعايير الخارجية أثناء عملية الطلاء.
-
رأس طلاء من الفولاذ المقاوم للصدأ SUS630: تم تصنيع القالب المشقوق من الفولاذ المقاوم للصدأ SUS630. يوفر اختيار هذه المادة مقاومة للتآكل وملاءمة واسعة لعمليات الطلاء التي تتضمن ملاط أقطاب البطارية والتركيبات الأخرى القابلة للتطبيق.
-
دقة طلاء عالية: يوفر النظام دقة طلاء تبلغ +/- 3 ميكرومتر، مع عرض طلاء أقصى مضمون يبلغ 200 مم. تعد هذه القدرة ذات قيمة عند مقارنة متغيرات التركيبة، وفجوة الطلاء، والتغذية، والتجفيف في تطوير الأقطاب الكهربائية والأغشية الوظيفية.
-
التحكم في شد الويب والمحاذاة: يُستخدم التحكم الآلي في الشد عبر محركات سيرفو لكل من الفك واللف. يساعد التوجيه الآلي الضوئي للويب، والتحكم الآلي في EPC، ونطاق حركة 50 مم في الحفاظ على نقل مستقر للمواد ودعم دقة محاذاة تبلغ +/- 0.5 مم.
-
فرن الأشعة تحت الحمراء مع تحكم PID مستقل: يستخدم الفرن الذي يبلغ طوله 500 مم أنابيب تسخين بالأشعة تحت الحمراء ووضع تحكم رقمي مستقل في درجة الحرارة PID عالي الدقة. مع درجة حرارة قصوى تبلغ 150 درجة مئوية وفرق في درجة حرارة الفرن أقل من أو يساوي +/- 2.5 درجة مئوية، تم تهيئته لتعزيز تجفيف المواد بشكل موحد أثناء تجارب الطلاء المختبرية.
-
تصميم مدمج متوافق مع صندوق القفازات: الفرن المدمج المصنوع من الفولاذ المقاوم للصدأ مقاوم للتآكل ومصمم للاستخدام داخل صندوق القفازات. وهذا يجعل المعدات مناسبة لسير عمل أبحاث البطاريات ذات الحالة الصلبة التي تتطلب المعالجة في جو محكوم.
-
هندسة دقيقة للبكرات: تتميز بكرة الطلاء بنفاذ دائري أقل من أو يساوي +/- 1.5 ميكرومتر، واستقامة أقل من أو تساوي +/- 1.5 ميكرومتر، وتشطيب سطحي Ra0.4، مع طلاء بالكروم الصلب. تستخدم بكرات التوجيه أسطح ألمنيوم مؤكسدة، مما يدعم حركة مستقرة للركيزة عبر مسار الطلاء.
-
تكامل PLC وHMI ومحركات السيرفو: توفر شاشة تعمل باللمس ونظام PLC ونظام سيرفو بنية التحكم الرئيسية. يمكن للمشغلين إدارة العملية من خلال واجهة HMI مباشرة مع الحفاظ على تنسيق الشد وعملية مناولة المواد.
التطبيقات
| التطبيق | الوصف | الفائدة الرئيسية |
|---|---|---|
| تطوير أقطاب بطاريات الليثيوم أيون | طلاء ملاط الأقطاب الموجبة والسالبة على رقائق الألمنيوم أو النحاس لدراسات التركيب والعمليات المختبرية. | يدعم التقييم المحكوم لظروف طلاء الأقطاب بنظام اللف المستمر. |
| أبحاث البطاريات ذات الحالة الصلبة | يدعم سير عمل الطلاء المدمج الذي يمكن وضعه داخل صندوق القفازات للتطوير في جو محكوم. | يساعد في دمج الطلاء والتجفيف في بيئات البحث والتطوير الموجهة لصندوق القفازات. |
| تطوير عمليات خط عينات البطاريات | يُستخدم لاستكشاف لزوجة الملاط، والمحتوى الصلب، والسماكة الجافة، وسرعة الطلاء، وظروف الفرن قبل المعالجة على نطاق أوسع. | يخلق ظروفاً تجريبية قابلة للتكرار لفحص معايير العملية. |
| أبحاث تصنيع FCCL | تطبيق الملاط المناسب أو مواد الطلاء على ركائز الرقائق النحاسية المرنة أثناء فحص المواد والعمليات. | يوفر مناولة ويب مستمرة مع شد سيرفو وتوجيه EPC. |
| طلاء الأغشية البصرية | يدعم أعمال التطوير التي تتضمن ملاطاً وظيفياً مناسباً وركائز أغشية تتطلب نقلاً وتجفيفاً متسقين. | يجمع بين الطلاء غير التلامسي والمعالجة المحكومة بفرن الأشعة تحت الحمراء. |
| تطوير الأشرطة اللاصقة عالية الجودة | تمكين دراسات الطلاء المختبرية للطبقات اللاصقة والوظيفية ذات الصلة على ركائز اللفائف. | يحافظ على محاذاة الويب والتحكم في اللف خلال العملية. |
| أبحاث الأغشية الوظيفية | يدعم تجارب الطلاء لمجموعة من الملاط والركائز القابلة للتطبيق في مختبرات علوم المواد. | يستوعب لزوجة ملاط من 2000 إلى 10000 ميجا باسكال ثانية ومحتويات صلبة من 20 إلى 80%. |
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| رقم صنف المنتج | TB23 |
| طريقة الطلاء | طلاء بثق بالقالب المشقوق البسيط؛ مناسب للطلاء المستمر |
| مادة القالب المشقوق | SUS630 |
| تكوين تغذية الملاط | مضخة حقن دقيقة |
| سعة معالجة المادة الواحدة | 1 لتر |
| سرعة الطلاء | 0~0.5 م/دقيقة، اعتماداً على ظروف التجفيف |
| سماكة الركيزة التشغيلية - رقائق الألمنيوم (Al) | 8~30 ميكرومتر |
| سماكة الركيزة التشغيلية - رقائق النحاس (Cu) | 6~20 ميكرومتر |
| عرض وجه البكرة | 230 مم |
| عرض الطلاء المضمون | بحد أقصى 200 مم |
| دقة الطلاء | +/- 3 ميكرومتر |
| لزوجة الملاط المناسبة | 2000~10000 ميجا باسكال ثانية |
| نطاق المحتوى الصلب المناسب | 20~80% |
| نطاق السماكة الجافة للطلاء أحادي الجانب | 10-200 ميكرومتر |
| طول الفرن | 500 مم |
| أقصى درجة حرارة للفرن | 150 درجة مئوية |
| فرق درجة حرارة الفرن | أقل من أو يساوي +/- 2.5 درجة مئوية |
| نفاذ بكرة الطلاء الدائري | أقل من أو يساوي +/- 1.5 ميكرومتر |
| خشونة سطح بكرة الطلاء | Ra0.4 |
| استقامة بكرة الطلاء | أقل من أو يساوي +/- 1.5 ميكرومتر |
| معالجة سطح بكرة الطلاء | طلاء بالكروم الصلب |
| معالجة سطح بكرة التوجيه | سطح بكرة ألمنيوم معدني مؤكسد |
| التحكم في شد الفك واللف | تحكم آلي في الشد عبر محركات سيرفو |
| تكوين توجيه ويب الفك واللف | توجيه ويب آلي ضوئي؛ تحكم آلي في EPC |
| حركة EPC الآلية | 50 مم |
| دقة محاذاة توجيه الويب | +/- 0.5 مم |
| أقصى قطر للفة الفك | Ф200 مم |
| سعة التحميل القصوى لعمود التوسيع | 30 كجم |
| طريقة تحميل المواد | مادة لفافة، عمود توسيع 3 بوصة |
| نظام التحكم الرئيسي | شاشة تعمل باللمس، PLC، نظام سيرفو |
| مزود الطاقة | 220 فولت/50 هرتز |
| الطاقة | 4 كيلو واط |
| مصدر الهواء | 0.4 ميجا باسكال |
| الوزن | 250 كجم |
| الأبعاد الإجمالية | الطول 1650 مم × العرض 700 مم × الارتفاع 520 مم (الارتفاع 650 مم بعد فتح الغطاء) |
لماذا تختار هذا المنتج
-
دقة مصممة خصيصاً للبحث والتطوير: يوفر الجمع بين دقة طلاء +/- 3 ميكرومتر، ومضخة حقن دقيقة، وطلاء مستمر محكوم منصة مركزة لتطوير العمليات المختبرية وخطوط العينات.
-
بنية مستقرة لمناولة الويب: يدعم التحكم في شد السيرفو، وتوجيه الويب الضوئي، والتحكم الآلي في EPC، ودقة المحاذاة المحددة حركة متسقة للركيزة من الفك وحتى اللف.
-
هندسة للمواد المتطلبة: يؤكد رأس الطلاء SUS630، وبكرة الطلاء الدقيقة المطلية بالكروم الصلب، وبكرات التوجيه المصنوعة من الألمنيوم المؤكسد، والفرن المصنوع من الفولاذ المقاوم للصدأ على مقاومة التآكل وأجهزة العمليات المتينة.
-
تحكم متكامل في التجفيف: يجمع التحكم المستقل في درجة الحرارة PID والتسخين بالأشعة تحت الحمراء بين الطلاء ومعالجة الفرن في وحدة مدمجة، مما يساعد الباحثين على تقييم العلاقة بين الترسيب وظروف التجفيف.
-
نشر مختبري قابل للتكيف: التوافق مع رقائق الألمنيوم والنحاس، ونطاقات لزوجة الملاط والمحتوى الصلب القابلة للتطبيق، والأبعاد المدمجة، والملاءمة لصندوق القفازات تجعل النظام ذا صلة ببرامج أبحاث البطاريات والأغشية الوظيفية.
اتصل بنا للحصول على عرض سعر أو حل مخصص مهيأ لعملية الطلاء المختبرية ومتطلبات الركيزة الخاصة بك.
